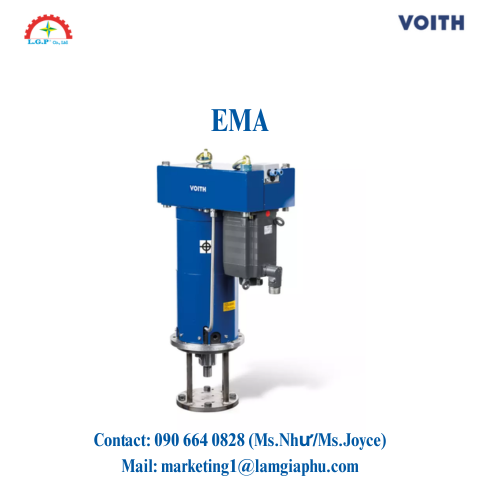

Thiết bị truyền động tuyến tính Voith EMA
Thiết bị truyền động tuyến tính Voith EMA, không dầu, dùng động cơ đồng bộ kéo trục vít me để điều khiển van quá trình. Cấu trúc plug-and-play, chỉ cần giao diện điện & cơ, tích hợp nhanh cho hệ mới hoặc retrofit. Hỗ trợ fail-safe bằng lò xo hồi lực cao + khớp từ, trip < 300 ms, điều khiển liên tục, chính xác, động học cao và hiệu suất năng lượng vượt trội.
Tính năng nổi bật:
Thiết kế không dùng dầu; chỉ điện & cơ, không có van.
Động cơ đồng bộ kích từ vĩnh cửu + trục vít me (screw drive).
Fail-safe: lò xo hồi + khớp nối từ, mạch trip an toàn tách biệt.
Trip nhanh < 300 ms, sẵn sàng hoạt động ngay sau trip.
Điều khiển liên tục; gần như không độ trễ phản hồi.
Thông số kỹ thuật:
| Thời gian đóng cửa cho toàn hành trình (chuyến đi): | thường < 0,3 giây |
| Thời gian chuyển động cho hành trình đầy đủ (có kiểm soát) | thường là 0,5 giây |
| Lực lượng hiệu quả | lên đến 500 kN [112.000 lbf] |
| MTBF (Thời gian trung bình giữa các lần thất bại) | 35 năm (ước tính, giá trị lý thuyết) |
| Cung cấp voltage cho thiết bị điện tử SelCon | 24 VDC |
| Mức tiêu thụ hiện tại cho thiết bị điện tử SelCon | Các 5 |
| Cung cấp voltage cho bộ điều khiển | 3 x 207 – 528 VAC, 50/60 Hz |
| Mức tiêu thụ hiện tại cho bộ điều khiển | 17 A, tối đa 32 A |
| khi cân bằng | < 1 A |
| Tín hiệu đầu vào | 4 – 20 mA |
| Giao tiếp (tùy chọn): | EtherCAT KHÔNG MỞ ĐỒNG BỘ Sercos PROFIBUS-DP |
| Nhiệt độ môi trường xung quanh: | 0 đến + 60 °C |
Ưu điểm và lợi ích:
- CAPEX/OPEX thấp: bỏ bộ nguồn thủy lực, bình dầu, đường ống → tiết kiệm đến ~35% chi phí đầu tư; bảo trì thấp.
- Rủi ro sự cố rất thấp: không rò rỉ dầu, không nhiễm bẩn dầu → độ tin cậy hệ thống cao, giảm dừng máy.
- An toàn cao: tải cháy thấp → có thể giảm phí bảo hiểm; trip đáng tin cậy giảm hư hỏng tức thời & lan truyền.
- Nhanh đưa vào vận hành: rút ngắn đến 5 ngày so với thủy lực (không xả/thoát khí đường ống).
- Hiệu năng điều khiển: hầu như không trễ, chính xác & động học cao → quy trình ổn định, năng suất tăng.
Ứng dụng tiêu biểu:
- Kích hoạt van điều khiển cho:
- Tua bin hơi nước
- Tuabin khí
- Nén
- Trang bị thêm bộ điều khiển van cơ thủy lực
- Trang bị thêm thiết bị truyền động thủy lực, cơ điện và khí nén
- Thiết bị truyền động tuyến tính cho van quy trình có chức năng không an toàn
- Nâng cấp hệ thống với bộ chuyển đổi I/H Voith DSG,
van cách WSR và động cơ servo điều khiển SMR - Nâng cấp hệ thống với thiết bị truyền động Woodward:
- Thiết bị truyền động điện chạy bằng thủy lực PGPL
- Bộ truyền động tỷ lệ tuyến tính TM 25LP hoặc TM 200LP
- Bộ chuyển đổi dòng điện sang áp suất CPC hoặc CPC II
