Cảm Biến Vị Trí Tuyến Tính Từ Tính WIM160-UNTL-IOL-0.3-RS4
WIM160-UNTL-IOL-0.3-RS4 Magnetic Inductive Linear Position Sensor
Tổng Quan
Cảm biến vị trí tuyến tính từ tính WIM160-UNTL-IOL-0.3-RS4 được thiết kế để giám sát analog các xi lanh khí nén. Cảm biến này hoạt động dựa trên nguyên lý Hall, cung cấp tín hiệu đầu ra tỷ lệ với vị trí của trục piston của xi lanh khí nén, cho phép thực hiện các nhiệm vụ điều khiển.

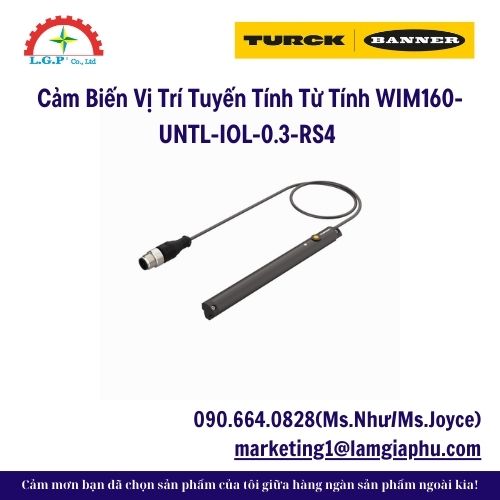

Hình:Cảm Biến Vị Trí Tuyến Tính Từ Tính WIM160-UNTL-IOL-0.3-RS4
Ưu Điểm
- Độ chính xác cao: Độ lệch tuyến tính < 0.3 mm.
- Độ phân giải cao: 15 bit.
- Khả năng lặp lại: ≤ 0.06 % của dải đo |A — B|, với trục piston không xoay và ở 25 °C.
- Khả năng chống chịu môi trường tốt:
- Chịu rung 55 Hz (1 mm).
- Chịu sốc 30 g (11 ms).
- Cấp bảo vệ IP67.
- Dải nhiệt độ hoạt động rộng: -20…+70 °C.
- Kết nối IO-Link: Hỗ trợ giao thức truyền thông IO-Link V 1.1, cổng loại A, thời gian chu kỳ tối thiểu 2.3 ms.
- Dễ dàng lắp đặt: Thiết kế để gắn trực tiếp trên xi lanh khí nén rãnh T.
- Bảo vệ toàn diện: Có bảo vệ ngắn mạch và bảo vệ chống ngược cực.
- Chỉ báo trạng thái: Đèn LED vàng hiển thị trạng thái từ trường.
Cơ Chế Hoạt Động
Cảm biến vị trí tuyến tính hoạt động theo nguyên lý Hall, cung cấp tín hiệu tương ứng với vị trí của trục piston trong xi lanh khí nén. Tín hiệu này có thể được sử dụng để thực hiện các tác vụ điều khiển. Cảm biến cung cấp độ lặp lại, độ phân giải và độ tuyến tính tối ưu, khả năng tương thích điện từ cao và dải nhiệt độ rộng. Độ phân giải là 1 mm tương ứng với 128 giá trị trong dữ liệu quy trình IO-Link.
Cách Sử Dụng
- Lắp đặt: Gắn cảm biến trực tiếp lên xi lanh khí nén rãnh T.
- Kết nối điện: Sử dụng cáp có đầu nối M12 × 1.
- Cấu hình: Có thể điều chỉnh thông qua IO-Link hoặc nút.
- Kiểm tra: Đảm bảo cảm biến hoạt động chính xác trong phạm vi nhiệt độ cho phép (-20…+70 °C).
Thông Số Kỹ Thuật
- Loại: WIM160-UNTL-IOL-0.3-RS4
- ID: 100034310
- Nguyên tắc đo: Từ tính
- Dải đo: 160 mm
- Độ phân giải: 15 bit
- Độ lệch tuyến tính: < 0.3 mm
- Độ trôi nhiệt độ: ≤ ± 0.006 %/K
- Điện áp hoạt động (UB): 15…30 VDC
- Độ gợn sóng: ≤ 10 % UBmax
- Dòng điện không tải: ≤ 25 mA
Điện áp kiểm tra cách ly: 0.5 kV
- Bảo vệ ngắn mạch: Có
- Bảo vệ chống đứt dây/ngược cực: Có, hoàn chỉnh
- Giao thức truyền thông: IO-Link V 1.1
- Loại cổng IO-Link: Class A
- Thời gian chu kỳ tối thiểu: 2.3 ms
- Thiết kế: Hình chữ nhật, UNTL
- Kích thước: 173 x 13.6 x 14.2 mm
- Vật liệu vỏ: Nhựa, PA66-GF25
- Mô-men xoắn siết chặt: 0.25 Nm
- Kết nối điện: Cáp có đầu nối, M12 × 1
- Chất lượng cáp: Ø 2.6 mm, đen, TPE, 0.3 m, không halogen, chống cháy theo VDE, lắp đặt cố định của cáp dưới 0 °C, lõi 4 x 0.25 mm2
- Nhiệt độ môi trường: -20…+70 °C
- Độ bền rung: 55 Hz (1 mm)
- Độ bền sốc: 30 g (11 ms)
- Cấp bảo vệ: IP67
- Hiển thị: LED trạng thái từ trường, màu vàng
