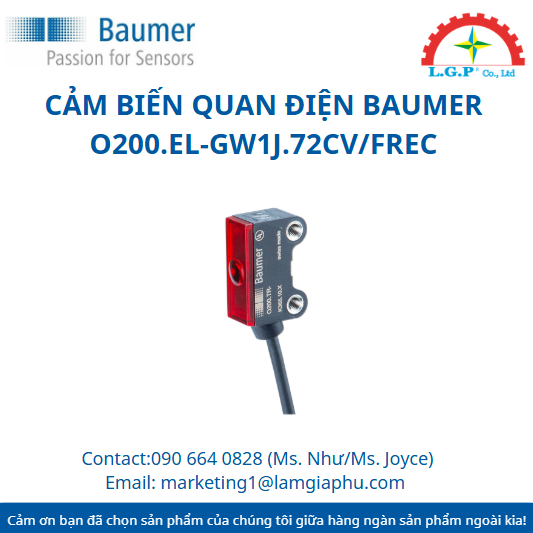

Cảm biến quan điện Baumer O200.EL-GW1J.72CV/FREC
Tổng quan
Baumer O200.EL-GW1J.72CV/FREC là dòng cảm biến phản xạ khuếch tán thu nhỏ sử dụng công nghệ Laser đỏ hiện đại. Điểm mạnh vượt trội của model này là khả năng triệt tiêu nhiễu nền (BGS) cực kỳ chính xác, giúp cảm biến chỉ tập trung vào vật thể trong vùng quét và loại bỏ hoàn toàn các tín hiệu giả từ băng tải hoặc máy móc phía sau. Với thiết kế vỏ nhựa cao cấp kết hợp ống tay áo bằng thép không gỉ, thiết bị đạt chuẩn bảo vệ IP 67, hoạt động ổn định ngay cả trong môi trường công nghiệp khắc nghiệt. Nhờ tia Laser điểm siêu nhỏ, cảm biến có thể nhận diện các chi tiết tí hon mà các dòng LED thông thường thường bỏ qua.
Công dụng tiêu biểu
Phát hiện linh kiện siêu nhỏ: Chuyên dùng để nhận diện các chi tiết cơ khí chính xác, chân linh kiện điện tử hoặc dây dẫn mảnh trên dây chuyền lắp ráp.
Định vị trong không gian hẹp: Nhờ kích thước siêu nhỏ gọn, cảm biến dễ dàng tích hợp vào các khe máy, gầm băng tải hoặc trên các cánh tay robot có diện tích hạn chế.
Kiểm soát quy trình đóng gói: Xác định chính xác vị trí mép bao bì, nhãn dán hoặc nắp chai để kích hoạt các công đoạn cắt, dán hoặc kiểm tra tiếp theo.
Phân loại vật thể theo độ cao: Ứng dụng tính năng triệt tiêu nhiễu nền để phân biệt các sản phẩm có độ cao khác nhau di chuyển trên cùng một mặt phẳng.
Đếm sản phẩm tốc độ cao: Đáp ứng nhu cầu của các hệ thống tự động hóa cần tần số quét nhanh và độ nhạy tuyệt đối đối với vật thể mục tiêu.
Thông số kỹ thuật
| Danh mục | Thông số | Giá trị |
|---|---|---|
| Thông tin chung | Kiểu | Cảm biến quang điện xuyên chùm tia |
| Bộ phát/bộ thu | Máy thu | |
| Nguồn sáng | Điốt laser đỏ xung | |
| Phạm vi thực tế (Sb) | 5 m | |
| Phạm vi danh nghĩa (Sn) | 6 m | |
| Vật thể nhỏ nhất nhận dạng | 3 mm (0,5 mm tính cả khẩu độ) | |
| Chỉ báo căn chỉnh / bẩn ống kính | Đèn báo đầu ra nhấp nháy | |
| Chỉ báo đầu ra | Đèn LED màu vàng | |
| Chỉ báo nguồn | Đèn LED màu xanh lá | |
| Điều chỉnh độ nhạy | Teach-in & IO-Link | |
| Kìm hãm ảnh hưởng qua lại | Có | |
| Dữ liệu điện | Thời gian phản hồi / phát hành | < 0,1 ms / < 0,12 ms |
| Độ dao động (jitter) | < 0,03 ms / < 0,05 ms | |
| Điện áp cung cấp (+Vs) | 10 … 30 VDC | |
| Dòng tiêu thụ tối đa | 20 mA (@ 10 VDC) | |
| Dòng tiêu thụ danh định | 10 mA (@ 24 VDC) | |
| Điện áp giảm (Vd) | < 2 VDC | |
| Chức năng đầu ra | Sáng / tối | |
| Mạch đầu ra | Đẩy-kéo | |
| Dòng đầu ra | 50 mA | |
| Bảo vệ ngắn mạch | Có | |
| Bảo vệ đảo cực | Có | |
| Giao diện truyền thông | Giao diện | IO-Link V1.1 |
| Loại cổng | Hạng A | |
| Tốc độ Baud | 230,4 kBaud (COM3) | |
| Thời gian chu kỳ | ≥ 0,6 ms | |
| Độ dài dữ liệu | 32 bit | |
| Cấu trúc dữ liệu | Bit 0: SSC1; Bit 2: chất lượng; Bit 3: báo động; Bit 5: SSC4; Bit 16–31: đo 16 bit | |
| Thông số điều chỉnh | Điểm chuyển mạch, bộ lọc thời gian, LED, logic đầu ra, bộ đếm, vô hiệu hóa cảm biến, Find me, Teach-in | |
| Dữ liệu bổ sung | Cường độ tín hiệu, lợi nhuận vượt mức, chu kỳ hoạt động, nhiệt độ thiết bị | |
| Dữ liệu cơ khí | Kích thước (rộng/đường kính) | 8 mm |
| Chiều dài | 25,1 mm | |
| Độ sâu | 14,1 mm | |
| Thiết kế | Hình chữ nhật | |
| Lắp đặt | Ống tay áo trơn (thép không gỉ) | |
| Vật liệu vỏ | Nhựa (ASA, PMMA) | |
| Mặt trước | PMMA | |
| Kết nối | Cáp 4 chân, 2 m | |
| Cáp | PVC 4 x 0,08 mm² | |
| Điều kiện môi trường | Nhiệt độ hoạt động | -25 … +50 °C |
| Lớp bảo vệ | IP67 |
