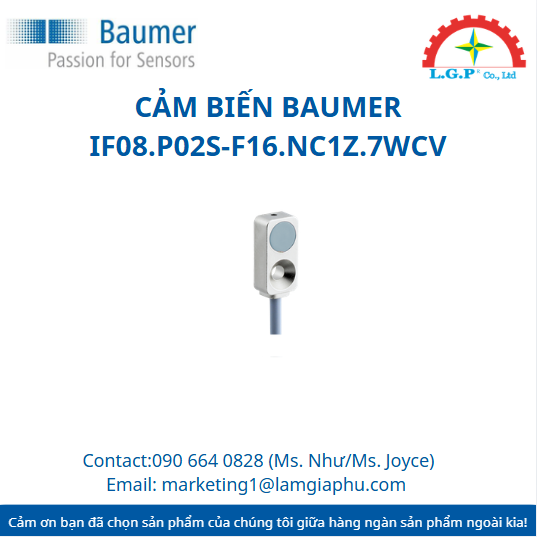

Cảm biến Baumer IF08.P02S-F16.NC1Z.7WCV
Tổng quan
Cảm biến Baumer IF08.P02S-F16.NC1Z.7WCV là dòng công tắc tiệm cận điện cảm siêu nhỏ gọn, được thiết kế đặc biệt để giải quyết bài toán không gian trong các hệ thống tự động hóa hiện đại. Với kích thước thân máy chỉ 8 mm x 16 mm, đây là một trong những giải pháp tối ưu nhất cho việc lắp đặt tại những vị trí chật hẹp, nơi các loại cảm biến tiêu chuẩn không thể tiếp cận.
Sản phẩm sở hữu lớp vỏ kim loại chắc chắn, cho phép lắp đặt dạng tuôn ra (flush) hoàn toàn bằng phẳng với bề mặt máy, giúp giảm thiểu tối đa nguy cơ hư hỏng do va chạm cơ học. Khoảng cách cảm ứng 2 mm cùng độ nhạy cao giúp thiết bị phát hiện các vật thể kim loại với độ chính xác tuyệt đối, đảm bảo quy trình kiểm soát vị trí hoặc đếm sản phẩm diễn ra liên tục không sai sót.
Về mặt kết nối, model này sử dụng cấu hình NPN ngắt mạch (NC) cùng dây cáp đúc sẵn dài 2 m, đảm bảo tín hiệu truyền tải ổn định và khả năng chống nhiễu tốt. Với chuẩn bảo vệ IP 67, cảm biến có khả năng kháng nước, bụi và dầu mỡ xâm nhập, giúp thiết bị vận hành ổn định lâu dài ngay cả trong điều kiện môi trường sản xuất công nghiệp khắc nghiệt.
Ưu điểm
- Vỏ siêu mỏng, có thể gắn phía trước
- Độ phân tán nối tiếp thấp nhất do hiệu chuẩn cuối dây chuyền
- Bền bỉ ngay cả trong môi trường khắc nghiệt.
- Nhiệt độ và hành vi chuyển mạch ổn định lâu dài
Thông số kỹ thuật
| Tiêu chí | Thông số kỹ thuật |
|---|---|
| I. Thông tin chung | |
| Loại lắp đặt | Tuôn ra |
| Khoảng cách cảm biến danh nghĩa (Sn) | 2 mm |
| Khoảng cách cảm biến đảm bảo (Sa) | ≤ 81% Sn |
| Khoảng cách cảm biến thực (Sr) | ± 10% của Sn |
| Sai lệch do nhiệt độ | ± 10% Sr |
| Hiện tượng trễ (Hysteresis) | 2 – 20% của Sr |
| Chỉ báo đầu ra | Đèn LED màu đỏ |
| Hệ số hiệu chỉnh vật liệu | Thép cacbon thấp: 100%, Inox: 75%, Nhôm: 50%, Đồng: 45% |
| Đối tượng tham chiếu | Fe360 (8 × 8 × 1 mm) |
| II. Dữ liệu điện | |
| Tần số chuyển mạch | 5 kHz |
| Dải điện áp cung cấp (+Vs) | 6 – 30 VDC |
| Mức tiêu thụ tối đa (không tải) | 12 mA |
| Mạch đầu ra | NPN – Chức năng ngắt (NC) |
| Điện áp rơi (Vd) | < 2 VDC |
| Dòng điện đầu ra | 100 mA |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ chống đảo cực | Có |
| III. Dữ liệu cơ khí | |
| Thiết kế | Hình chữ nhật |
| Kích thước | 8 mm |
| Chiều dài vỏ (Housing) | 16 mm |
| Vật liệu mặt cảm biến | PBT |
| Vật liệu vỏ máy | Kẽm đúc mạ niken |
| Kiểu kết nối | Cáp (L = 2 m) |
| Mô-men xoắn siết chặt tối đa | 0,8 Nm |
| Trọng lượng | 8 g |
| IV. Điều kiện môi trường | |
| Nhiệt độ hoạt động | -25 – +75 °C |
| Nhiệt độ bảo quản | -25 – +75 °C |
| Lớp bảo vệ | IP67 |
| Khả năng chống rung | IEC 60068-2-6: 10 g, 10–2000 Hz, 150 phút/trục |
| Khả năng chống sốc | IEC 60068-2-27: 100 g / 6 ms, 10 lần/trục mỗi hướng |
| V. Giá trị an toàn | |
| MTTF | 4040 năm |
| Phạm vi chẩn đoán (DC) | 0% |
| VI. Chi tiết cáp | |
| Chiều dài cáp | 200 cm |
| Che chắn | Không |
| Vỏ ngoài | PVC |
| Đường kính cáp | 2,4 mm |
| Tiết diện dây | 0,08 mm² |
| Vật liệu cách điện | PP |
| Bán kính uốn cong (cố định) | 3 × đường kính ngoài |
| Bán kính uốn cong (di động) | 10 × đường kính ngoài |
