Bộ mã hóa IPF Electronic VD580515
Tổng Quan
Bộ mã hóa IPF Electronic VD580515 là bộ mã hóa vòng quay (incremental encoder) của hãng IPF Electronic – CHLB Đức, sử dụng nguyên lý quét quang học để chuyển đổi chuyển động quay thành tín hiệu kỹ thuật số. Với thiết kế chắc chắn, chính xác và độ phân giải 500 xung/vòng, VD580515 là giải pháp lý tưởng cho các ứng dụng đo tốc độ, góc quay hoặc chiều dài trong dây chuyền tự động hóa công nghiệp.

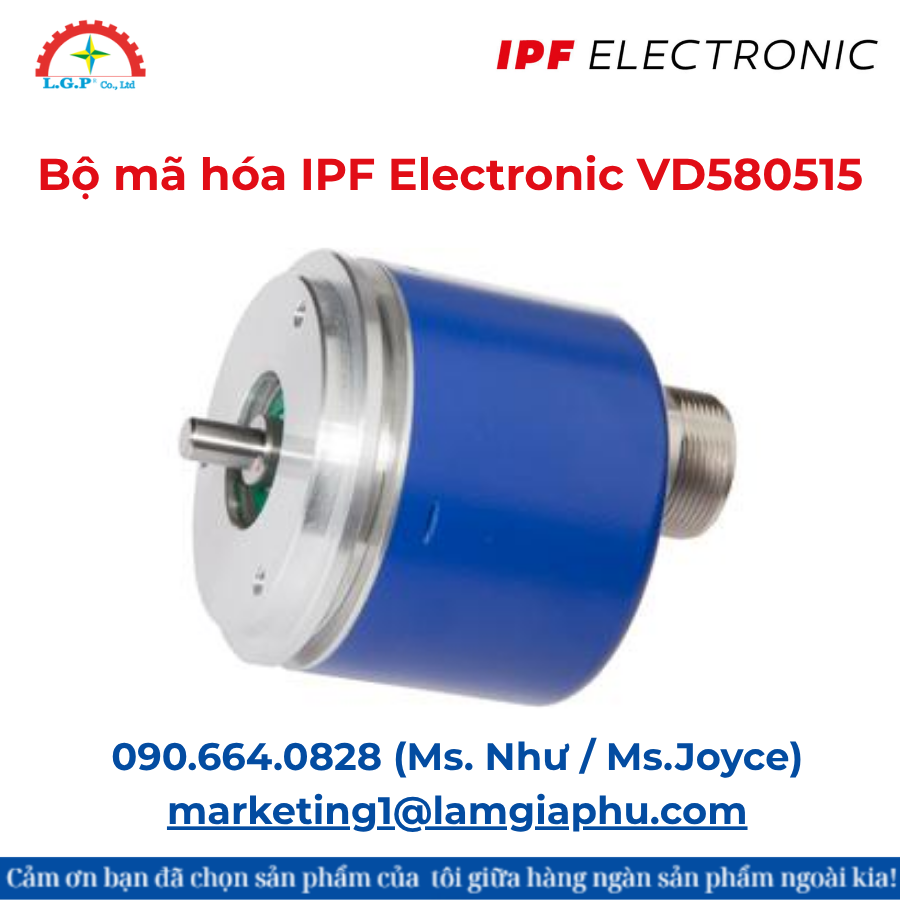

Hình: Bộ mã hóa IPF Electronic VD580515
Ưu Điểm
- Độ phân giải cao: 500 xung/vòng
- Vận hành ổn định ở tốc độ cao: lên tới 10.000 vòng/phút
- Chịu rung và sốc mạnh: chống rung 10g, chịu sốc 200g
- Bền bỉ trong môi trường công nghiệp: hoạt động trong nhiệt độ từ -25 đến +85°C
- Chống đảo cực, chống ngắn mạch, bảo vệ mạch điện hiệu quả
- Vỏ nhôm cao cấp, nhỏ gọn và nhẹ, dễ lắp đặt
Cơ Chế Hoạt Động
Encoder VD580515 hoạt động theo nguyên lý quét quang học. Một đĩa mã có các rãnh sáng được gắn trên trục quay và quét bởi hệ thống LED – photodiode. Khi trục quay, các xung quang học được chuyển đổi thành tín hiệu điện dạng A, B và 0 (Zero Pulse), bao gồm cả tín hiệu đảo (inverted), giúp xác định cả hướng quay và vị trí chính xác.
Tín hiệu đầu ra dạng push-pull, phù hợp với nhiều bộ điều khiển, có khả năng truyền tín hiệu ở tần số cao lên tới 150kHz.
Ứng Dụng
- Đo tốc độ quay cho cuộn dây, máy quấn, hệ thống truyền động
- Đo chiều dài trong hệ thống băng tải, cắt cuộn
- Đo góc quay trong máy uốn, máy CNC
- Ứng dụng trong các dây chuyền tự động hóa, sản xuất bao bì, in ấn
Thông Số Kỹ Thuật
| Thuộc tính kỹ thuật | Thông số |
| Loại mã hóa | Incremental encoder |
| Số xung mỗi vòng | 500 pulses |
| Nguyên lý | Quét quang học (optical) |
| Điện áp hoạt động | 4.75 – 30VDC |
| Tín hiệu đầu ra | A, B, 0 + tín hiệu đảo (inverted) |
| Dòng tiêu thụ không tải | 30 mA |
| Dòng chuyển mạch | 20 mA |
| Tần số chuyển mạch | 150kHz |
| Nhiệt độ hoạt động | -25 đến +85°C |
| Độ ẩm tương đối | 0 – 95% (không ngưng tụ) |
| Tốc độ quay tối đa | 10.000 vòng/phút |
| Đường kính trục | 6mm (full shaft) |

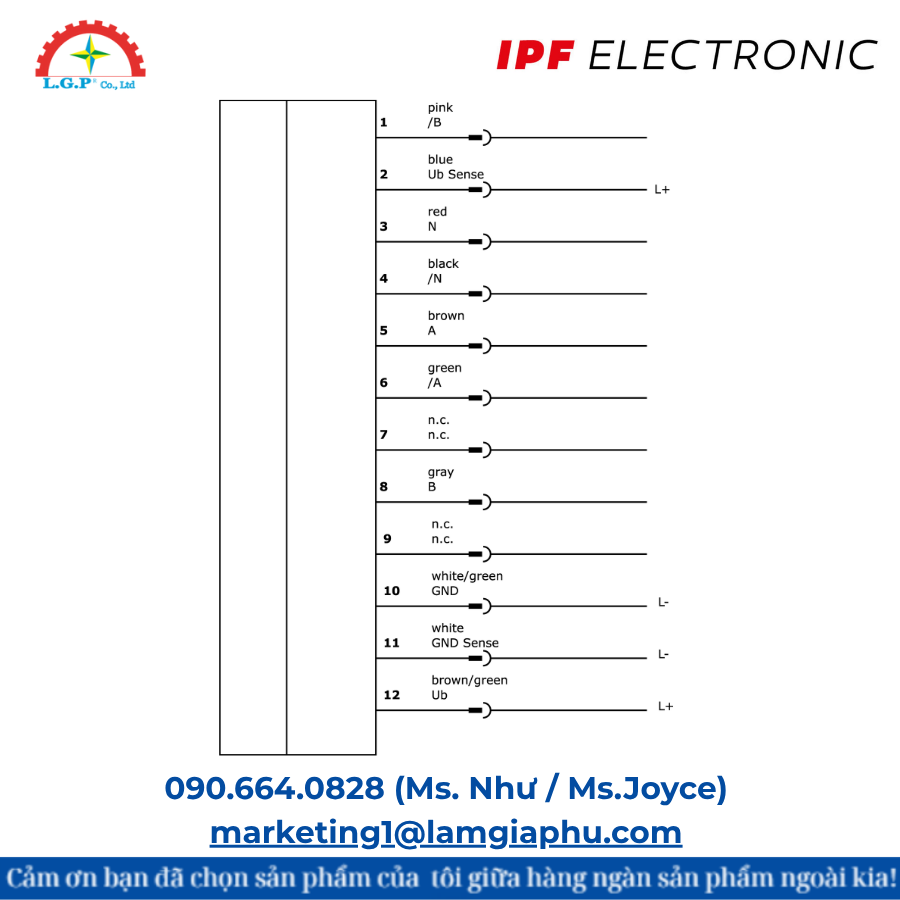

| Loại đầu nối | M23 – 12 chân |
| Vật liệu thân và vỏ | Nhôm (Aluminum) |
| Chống sốc | 200g / 6ms |
| Chống rung | 10g (16–2000Hz) |
| Mô-men quán tính | 14.5 gcm² |
| Lực tải trục (axial/radial) | 40N / 40N |
| Cấp bảo vệ IP | IP54 (có thể nâng cấp IP65) |
| Kích thước | Ø58 x 60mm |
| Trọng lượng | ~410g |
Các Model Tương Tự / Linh Kiện Liên Quan
| Mã sản phẩm | Số xung/vòng |
| VD580506 | 200 |
| VD580513 | 360 |
| VD580514 | 400 |
| VD580515 | 500 |
| VD580522 | 1000 |
| VD580526 | 1500 |
| VD580528 | 2000 |
| VD580530 | 2500 |
| VD580535 | 5000 |
🔌 Phụ Kiện & Linh Kiện Tương Thích
- AV000023 – Khớp nối mềm trục encoder
