Bảng mạch cắm mạch – Wöhner125 A (11225)
- CrossBoard®
- hệ thống cơ bản 125 A
- 3 cực
- Dài 225 mm, được bảo vệ an toàn khi chạm vào với giao diện CrossLink®
Hệ thống
CrossBoard® 160A
Ưu điểm của sản phẩm
Hệ thống thanh cái được bảo vệ an toàn toàn diện lên đến 125A
lắp vào thanh ray DIN mà không cần dụng cụ
chỉ cần vặn vào tấm lắp
hoàn toàn được lắp ráp sẵn và sẵn sàng sử dụng
| Nhóm sản phẩm | 06 |
| Nhóm con | 50 |
| kích thước gói | 1 |
| EAN | 4021267112257 |
| trang danh mục | 2020: 1.1 |
| LỚP 6.1 | 27400613 |
| LỚP 7.1 | 27400613 |
| ETIM 4.0 | EC001900 |
| ETIM 5.0 | EC001900 |

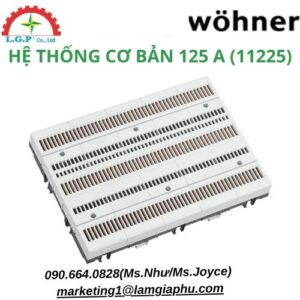

Hình:Bảng mạch cắm mạch – Wöhner125 A (11225)
Dữ liệu kỹ thuật Wöhner125 A (11225)
| Chi tiết IEC |
| Tiêu chuẩn |
| Tiêu chuẩn IEC 61439-1:2020 |
Dữ liệu điện IEC | |
| Dòng điện định mức (IEC): | 125 Một |
| Điện áp định mức (IEC) AC: | 690 V |
| điện áp cách ly định mức U i AC: | 800V |
| điện áp tăng định mức U imp : | 6kV |
| Dòng điện chịu đựng cực đại định mức I pk max.: | 25kA |
| Dòng điện chịu đựng ngắn hạn định mức I cw (0,3 giây) tối đa: | 10kA |
công suất tiêu tán của bài viết:
Công suất tiêu tán ở mức tải điển hình là 80% là 3,4 W.
(Công suất tiêu tán khi tải đầy đủ sẽ là 5,3 W.)
Dữ liệu bổ sung IEC |
| Các giá trị sau đây đã được xác minh bằng các thử nghiệm trong một số điều kiện nhất định. Vui lòng hỏi Wöhner về các điều kiện này trước khi thiết kế bảng điều khiển của bạn. |
| Điện áp cho phép tối đa (IEC) DC: | 800V |
| Chi tiết UL |
| Tiêu chuẩn |
| Tiêu chuẩn UL508 |
| cho mạch cấp điện UL >250V |
Dữ liệu điện UL | |
| dòng điện định mức (UL): | 100 Một |
| Điện áp định mức (UL) AC: | 600V |
| tần số định mức (UL): | 50/60Hz |
| điện áp định mức (UL) DC: | 600V |
| SCCR không được bảo vệ tối đa: | 10kA |
| 3 chu kỳ (không có OPD) @ 600 V AC | |
| SCCR được bảo vệ tối đa: | 100kA |
| với cầu chì JDDZ Class J 175 A / 600 V AC |
| SCCR: | 65 kA với bất kỳ máy cắt mạch DIVQ/7 nào 100 A / 600 V AC 100 kA với bất kỳ máy cắt mạch DIVQ/7 nào 100 A / 480 V AC 100 kA với cầu chì JDDZ Loại J 175 A / 600 V AC |
Dữ liệu cơ học | |
| Rộng x Cao x Sâu: | 225 x 160 x 45 |
| cân nặng: | 79,8kg/100 |
| cực: | 3 cực |
| mức độ bảo vệ: | IP20 |
Thẩm quyền giải quyết
Chúng tôi khuyên bạn nên sử dụng thanh ray DIN cao (35×15) để có độ ổn định tối ưu và tải trọng tối đa là 4 kg.
Đối với tải trọng cao hơn, chúng tôi khuyên bạn nên cố định CrossBoard® bằng vít trên một tấm.
Đối với việc sử dụng cầu chì QUADRON®CrossBoard NH cầu dao ngắt kết nối kích thước 000, CrossBoard® phải được cố định bằng vít trên một tấm.
Để biết chi tiết, vui lòng xem hướng dẫn lắp đặt.
2 CrossBoard® được lắp cạnh nhau có thể có một thành phần cấp liệu chung.
