Vỏ sau Micro-D D-Click AXON U DC 15 02 1 C
MICRO-D D-CLICK® BACKSHELL
Tổng Quan
AXON U DC 15 02 1 C là một phần trong dòng backshell hình chữ nhật Micro-D D-Click® của Axon’ Cable – được thiết kế để cung cấp giải pháp lắp đặt nhanh, chắc chắn và tối ưu khả năng che chắn điện từ (EMI/RFI) cho các đầu nối Micro-D. Thiết kế kiểu vào trên (top entry), vật liệu nhôm 6061T6 mạ niken không điện, sản phẩm này đặc biệt phù hợp với môi trường công nghiệp và hàng không vũ trụ.

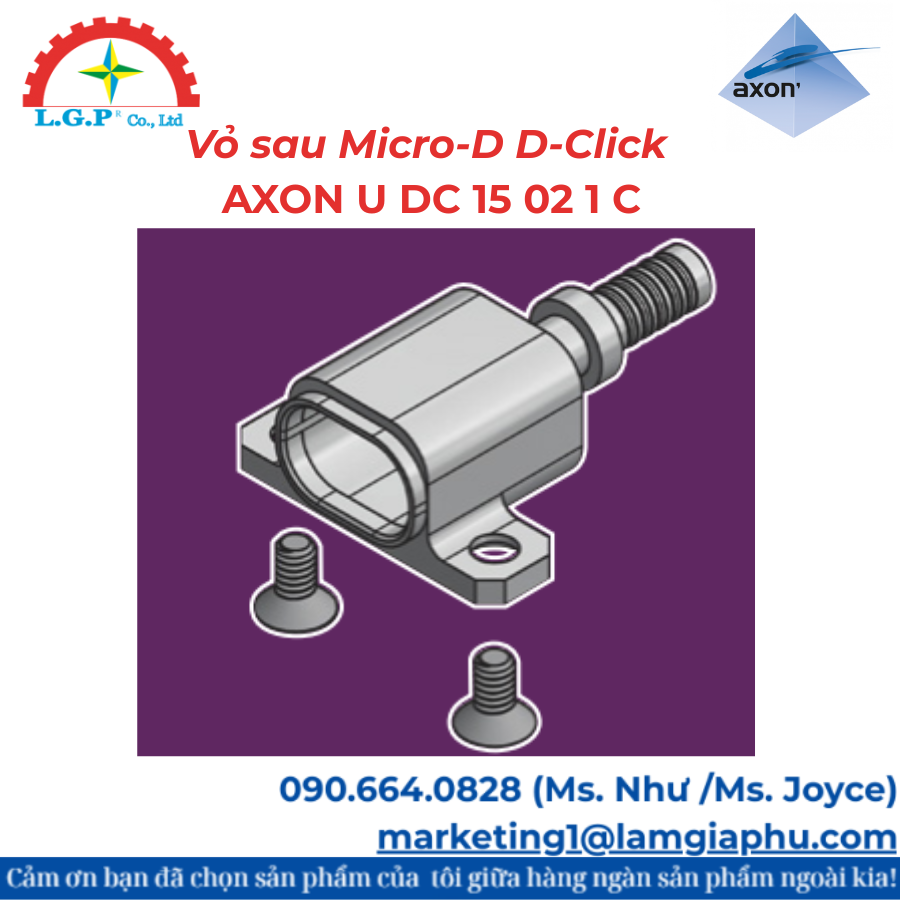

Hình: Vỏ sau Micro-D D-Click AXON U DC 15 02 1 C
Ưu Điểm
- Cơ chế D-Click®: cho phép gắn và tháo backshell không cần dụng cụ chuyên dụng – tiết kiệm thời gian lắp đặt và bảo trì.
- Hiệu suất EMC cao: hỗ trợ tối ưu cho che chắn tín hiệu.
- Chất liệu bền bỉ: thân nhôm 6061T6 mạ niken không điện theo chuẩn SAE-AMS-2404 Class 4.
- Tương thích đa dạng: dùng được cho nhiều loại connector Micro-D với các cỡ từ 09 đến 37 chân.
- Tùy chọn lối vào dây đa dạng: nhiều kích thước tròn và elip, phù hợp với các cụm dây dẫn khác nhau.
- Dễ lắp đặt: cung cấp kèm vít đầu phẳng bằng thép không gỉ, đã thụ động hóa.
Cơ Chế Hoạt Động
Backshell D-Click® hoạt động theo nguyên lý lắp khóa nhanh:
- Khi đẩy backshell vào đầu connector Micro-D, các cơ cấu khóa sẽ tự động “click” vào đúng vị trí.
- Tháo ra chỉ cần nhấn nhẹ để nhả cơ cấu khóa.
- Giảm đáng kể thời gian lắp đặt và tháo dỡ trong các cụm dây dày đặc hoặc khó tiếp cận.
Ứng Dụng
- Hệ thống điện tử hàng không và vũ trụ
- Thiết bị quân sự và công nghiệp yêu cầu kháng EMI cao
- Robot và hệ thống điều khiển chính xác
- Cụm dây trong môi trường rung động cao hoặc khó tiếp cận
Thông Số Kỹ Thuật
| Tham số | Giá trị |
| Mã sản phẩm | AXON U DC 15 02 1 C |
| Kiểu lắp dây | Top entry (kiểu vào trên) |
| Dòng sản phẩm | Micro-D D-Click® |
| Số chân connector | 15 |
| Đường kính vào dây | Ø 3.2 mm (Entry size 02) |
| Chất liệu | Nhôm 6061T6 |
| Mạ bề mặt | Mạ niken không điện 13 µm (SAE-AMS-2404 Class 4) |
| Độ sâu backshell | 15 mm |
| Phụ kiện đi kèm | Vít M2 đầu phẳng thép không gỉ đã thụ động hóa |
Các Model Tương Tự / Linh Kiện Liên Quan
Cấu trúc mã sản phẩm: AXON [STYLE TYPE] [VARIANT] [CONNECTOR SIZE] [ENTRY SIZE] [MATERIAL] [PLATING OPTION] [BACKSHELL DEPTH]
Model MICRO-D D-CLICK® BACKSHELL bao gồm nhiều biến thể với các đặc điểm sau:
Hướng vào cáp (Style Type)
- U: Hướng trên (top entry)
Biến thể (Variant)
- DC: D-Click® connectors variant (biến thể đầu nối D- Click®).
Kích thước đầu nối (Connector size)
- 09, 15, 21, 25, 31, 37.
Kích thước đầu vào (Entry size)
- Đầu vào hình tròn
- 01: đường kính 1,6 mm.
- 02: đường kính 3,2 mm.
- 03: đường kính 4,8 mm.
- Đầu vào hình elip
- 04E: chiều rộng 7,0 mm.
- 05E: chiều rộng 10,8 mm.
- 06E: chiều rộng 15,2 mm.
- 07E: chiều rộng 20,1 mm.
(Tùy chọn kích thước khác theo yêu cầu)
Vật liệu (Material)
- 1: Aluminium 6061T6.
(Tùy chọn vật liệu khác theo yêu cầu)
Lớp mạ (Plating option)
- C: Niken không điện phân theo SAE-AMS-2404, loại 4 (13 µm / .0005 phút).
(Tùy chọn các loại mạ khác có sẵn theo yêu cầu)
Độ sâu của vỏ sau (Backshell Depth)
- 10, 15, 20
Xem thêm tại danh mục sản phẩm (Catalogue): axon-rectangular-backshell-micro-d-click_cg
