Vỏ sau D-Sub AXON ADSB A M 1209E 1 CHP H1

D-SUB MODULAR MULTI-PART BACKSHELL

Tổng Quan

ADSB A M 1209E 1 CHP H1 là một trong những model thuộc dòng backshell D-Sub modular đa phần của hãng Axon’ Cable. Thiết kế dạng mô-đun (multi-part) giúp tối ưu khả năng che chắn nhiễu điện từ (EMI), đồng thời linh hoạt trong lắp đặt và bảo trì hệ thống dây cáp kết nối trong các ứng dụng hàng không, vũ trụ, công nghiệp quân sự và tự động hóa cao cấp.

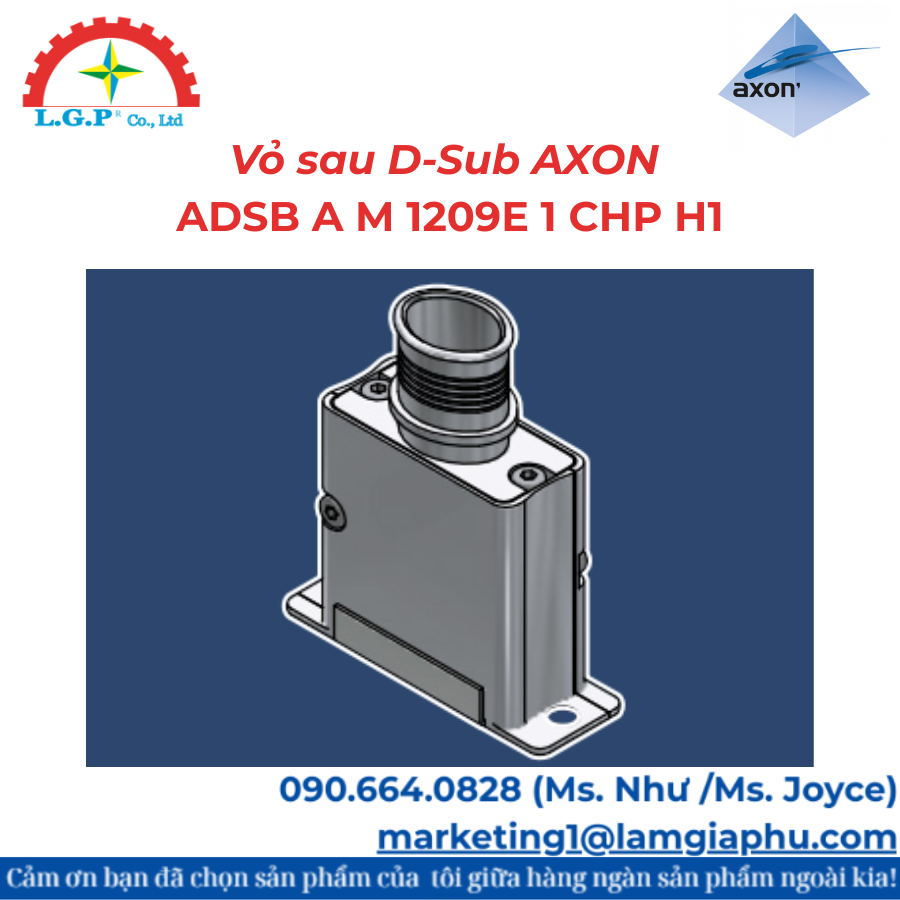

Hình: Vỏ sau D-Sub AXON ADSB A M 1209E 1 CHP H1

Ưu Điểm

• Hiệu quả chống EMI vượt trội: Với lớp mạ Hi-Phos electroless nickel (CHP) dày 25.4 µm, sản phẩm mang lại khả năng chống nhiễu cao và độ bền cơ học xuất sắc.
• Thiết kế mô-đun thông minh: Cho phép thay đổi đầu vào cáp, dễ dàng tương thích với các kích thước connector từ 9 đến 104 chân.
• Tùy chọn khe Haloring: Hỗ trợ tối đa 2 vòng chắn (haloring) để tăng cường chống nhiễu RFI – trong model này là cấu hình H1 (1 haloring).
• Chất liệu bền bỉ: Sử dụng hợp kim nhôm 6061-T6, nhẹ, chịu lực tốt và ổn định trong môi trường khắc nghiệt.
• Kích thước gọn gàng: Buồng dây chuẩn M (30 mm) phù hợp cho lắp đặt tầm trung mà vẫn đảm bảo không gian cho dây dẫn.

Cơ Chế Hoạt Động

Backshell ADSB A M 1209E 1 CHP H1 đóng vai trò là vỏ bảo vệ và kết nối che chắn nhiễu cho cáp tại điểm giao tiếp với đầu nối D-Sub. Khi kết hợp với các vòng haloring và băng che chắn AXOCLAMP®, backshell giúp dẫn nhiễu về mass (tiếp địa), bảo vệ mạch tín hiệu khỏi ảnh hưởng từ trường điện từ bên ngoài (EMI/RFI).

Ứng Dụng

• Hệ thống điện trong tàu vũ trụ và vệ tinh
• Máy bay và hệ thống điện hàng không
• Hệ thống điều khiển tự động hóa công nghiệp
• Thiết bị đo lường chính xác, cảm biến
• Thiết bị điện tử quân sự hoặc cần độ tin cậy cao

Thông Số Kỹ Thuật

Các Model Tương Tự / Linh Kiện Liên Quan

Cấu trúc mã sản phẩm: AXON [CONNECTOR SIZE] [HEIGHT] [CABLE ENTRY DIMENSIONS] [MATERIAL] [PLATING OPTIONS] [SLOTS FOR HALORINGS]

Model D-SUB MODULAR MULTI-PART BACKSHELL bao gồm nhiều biến thể với các đặc điểm sau:

1. Kích thước đầu nối (Connector size)

• Tiêu chuẩn:
  • E: 09 contacts
  • A: 15 contacts
  • B: 25 contacts
  • C: 37 contacts
  • D: 50 contacts
• Mật độ cao:
  • E: 15 contacts
  • A: 26 contacts
  • B: 44 contacts
  • C: 62 contacts
  • D: 78 contacts
  • F: 104 contacts

2. Chiều cao (Height (wiring chamber))

• M (medium): 30 mm
• L (large): 35 mm
• XL: 40 mm
• XXL: 45 mm

(Tùy chọn kích thước khác theo yêu cầu)

3. Kích thước đầu vào cáp (Cable entry dimensions)

• XXXXX: Ổ cắm cáp tiêu chuẩn
• SXXXXX: Ổ cắm cáp có bộ giảm chấn

(Xem trang 24 và 25 để biết bảng tương thích)

4. Vật liệu (Material)

• 1: Aluminium 6061T6.

(Tùy chọn vật liệu khác theo yêu cầu)

5. Lớp mạ (Plating option)

• C: Niken không điện phân theo SAE-AMS-2404, loại 4 (13 µm / .0005 phút).
• CHP: Hi Phos. niken không điện phân theo SAE-AMS-2404, lớp 4 (25,4 µm / .001″min), tối thiểu 10% P.
• G: Kẽm niken trên niken dưới tấm theo ASTM B841.

(Tùy chọn các loại mạ khác có sẵn theo yêu cầu)

7. Khe cắm Haloring (lược RFI) (Slots for halorings (RFI combs))

• H0: No haloring
• H1: 1 haloring
• H2: 2 halorings

Xem thêm tại danh mục sản phẩm (Catalogue): axon-rectangular-backshell-d-sub-modular_cg
