Van Poppet Generalmatic 3SCG SERIES
POPPET VALVES ISO3 – POPPET VALVES
3SCG SERIES – G3/4″
Tổng Quan
Dòng sản phẩm van chặn dạng poppet (poppet valves) 3SCG của Generalmatic được thiết kế theo chuẩn ISO 3, với kết nối G3/4”, chuyên dùng trong hệ thống khí nén công nghiệp. Van có cấu hình 3 ngả, 2 vị trí, hoạt động monostable (đơn ổn định), tích hợp tính năng điều khiển bằng điện hoặc khí nén và khả năng vận hành trong điều kiện có chân không, phù hợp cho các ứng dụng yêu cầu đóng/mở nhanh và chính xác.

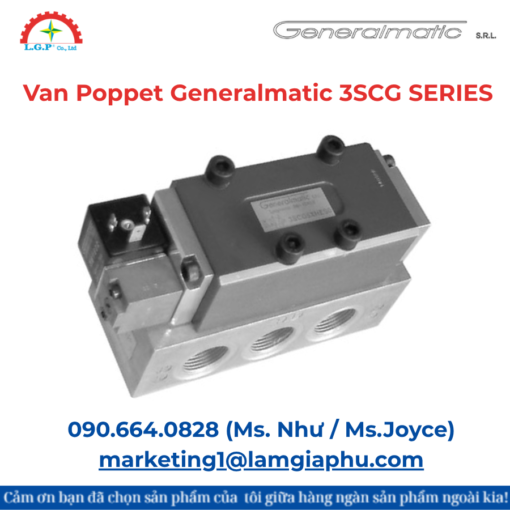

Hình: Van Poppet Generalmatic 3SCG SERIES
Ưu Điểm
- Thiết kế chuẩn ISO 3, dễ tích hợp và thay thế trong hệ thống sẵn có.
- Kết nối G3/4” phổ biến, tối ưu lưu lượng khí lên tới 5300 NL/min.
- Chế độ monostable giúp tự động hồi vị trí an toàn khi mất tín hiệu điều khiển.
- Vận hành bằng khí nén hoặc điện áp từ 12V đến 220V, linh hoạt cho mọi hệ thống.
- Có hỗ trợ chân không, phù hợp trong các quy trình công nghiệp đặc biệt.
- Công tắc bằng tay (manual override) hỗ trợ thao tác thủ công khi cần thiết.
- Dễ lắp đặt trên sottobase chuẩn ISO3 – thay thế nhanh, giảm thời gian bảo trì.
Cơ Chế Hoạt Động
Van chặn 3SCG hoạt động dựa trên nguyên lý poppet, khi nhận tín hiệu điều khiển (khí nén hoặc điện), lõi van di chuyển để cho phép dòng khí đi qua hoặc bị chặn lại. Cấu trúc cơ học của van đảm bảo phản hồi nhanh, giảm thiểu tổn thất áp suất, và độ kín cao, kể cả khi làm việc với chân không hoặc áp suất cao.
Ứng Dụng
- Tự động hóa công nghiệp: điều khiển các xi lanh khí nén, mô-đun máy, hệ thống xử lý vật liệu.
- Ngành sản xuất thủy tinh: sử dụng trong các quy trình thổi – hút chân không – đóng mở nhanh.
- Ngành ô tô – robot công nghiệp: kiểm soát dòng khí chính xác, ổn định.
- Dây chuyền đóng gói: vận hành van chính xác theo chu kỳ máy.
- Hệ thống có áp suất cao hoặc chân không: thích hợp với điều kiện làm việc đặc biệt.
Thông Số Kỹ Thuật
Thông số | Giá trị |
Dạng van | Poppet – Van chặn |
Kiểu hoạt động | 3 ngả – 2 vị trí (3/2), Monostable |
Kết nối | G3/4” |
Điều khiển | Khí nén hoặc điện áp 12–220V |
Lưu lượng | ~5300 NL/min |
Áp suất làm việc | 0 ÷ 10 bar |
Nhiệt độ hoạt động | -20°C ÷ +100°C (môi trường); -35°C ÷ +120°C (chất lỏng) |
Khả năng làm việc với chân không | Có (vacuum service) |
Kết nối điện | DIN43650/A |
Tùy chọn | Phiên bản manifold, pilot ngoài, high-speed |
Lắp đặt | Trên sottobase ISO3 |
Vị trí mặc định | Thường đóng (NC – Normally Closed) |
