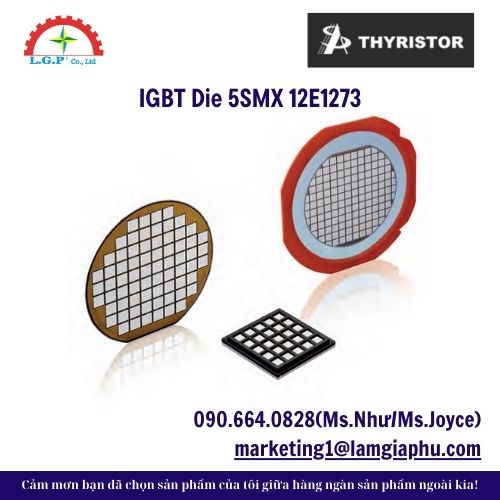

IGBT Die 5SMX 12E1273
IGBT Die 5SMX 12E1273
Tổng quan:
IGBT Die 5SMX 12E1273 là một IGBT với điện áp Collector-Emitter (VCE) lên tới 1200 V và dòng điện Collector (IC) là 25 A. Sản phẩm có kích thước 6.6 x 6.5 mm và sử dụng công nghệ SPT giúp giảm tổn thất, mang lại khả năng chuyển mạch mượt mà và cải thiện EMC. Thiết bị có thể chịu được ngắn mạch (short circuit SOA) lên tới 10 µs ở 900 V với nhiệt độ junction ≤ 125 °C, hoạt động trong dải nhiệt từ -40 đến 150 °C.
Ưu điểm:
- Tổn thất thấp nhờ công nghệ SPT.
- Chuyển mạch mượt mà, giúp cải thiện đặc tính EMC.
- Điện tích cổng giảm thiểu, giảm thời gian trễ.
- Tối ưu hóa cho việc mắc song song, tăng khả năng dòng điện.
- Diện tích emitter lớn dễ dàng kết nối.
- Khả năng chịu đựng ngắn mạch (short circuit SOA) lên tới 10 µs.
Cơ chế hoạt động:
IGBT kết hợp giữa MOSFET và BJT, được điều khiển qua điện áp cổng. Khi điện áp cổng được áp vào, một kênh dẫn điện hình thành giữa Collector và Emitter, cho phép dòng điện chảy qua. Khi điện áp cổng bị loại bỏ, kênh này biến mất và dòng điện bị ngắt.
Cách sử dụng:
- Điện áp Collector-Emitter tối đa (VCES): 1200 V.
- Dòng điện Collector liên tục tối đa (IC): 25 A.
- Dòng điện Collector đỉnh tối đa (ICM): 50 A.
- Điện áp Gate-Emitter tối đa (VGES): ±20 V.
- Khả năng chịu ngắn mạch: 10 µs.
- Nhiệt độ junction (Tvj): -40 đến 150 °C.
Thông số kỹ thuật:
- VCES: 1200 V
- IC: 25 A
- ICM: 50 A
- VGES: -20 đến +20 V
- Điện tích cổng: 195 nC
- Điện dung đầu vào: 2.01 nF
- Thời gian trễ bật (td(on)): 95 ns
- Thời gian giảm (tf): 65 ns
- Năng lượng bật (Eon): 2.1 mJ
Thông số cơ học:
- Kích thước die: 6.6 x 6.5 mm
- Độ dày: 130 ± 20 µm
- Kim loại hóa mặt trước (Emitter): AlSi1 4 µm
- Kim loại hóa mặt sau (Collector): Al / Ti / Ni / Ag 1.8 µm
LGP Co., Ltd – Chúng tôi cung cấp IGBT Die 5SMX 12E1273,nổi tiếng về chất lượng và hiệu suất vượt trội trên thị trường. Sản phẩm của chúng tôi được khách hàng đánh giá cao về độ tin cậy và chất lượng tiêu chuẩn. Các sản phẩm được kiểm tra cẩn thận, mua từ các nguồn uy tín và có nhu cầu cao. Chúng tôi cung cấp trên toàn quốc với giá cả cạnh tranh. Ngoài ra, chúng tôi còn cung cấp các sản phẩm của các thương hiệu như VEE GEE Scientific,EATON-BUSSMANN, Bauergears, HEB Hydraulik , Beinat, Aeautel, Borger, Silvent, Vikan, Air Torque, Jumo, Yudian,…
