Hệ Thống Điều Khiển Tự Động SA-01S – SA-01S Automatic Control System
Tổng Quan
Hệ thống điều khiển SA-01S là giải pháp hoàn chỉnh cho việc điều khiển và khởi động các máy phát điện, đi kèm với màn hình LCD đơn sắc. Thiết bị này được trang bị 10 nút bấm để khởi động/dừng và kiểm soát nhanh các chức năng chính, cùng với 6 đèn LED sáng báo hiệu cảnh báo động cơ và trạng thái hệ thống. Màn hình đồ họa 128×64 pixel màu đen/trắng với đèn nền màu hổ phách giúp mang lại sự hiển thị rõ ràng và dễ đọc. SA-01S đo lường điện áp ba pha và dòng điện của máy phát điện (tần số, công suất hoạt động, công suất phản kháng, công suất biểu kiến, kilowatt giờ và độ dịch pha cosfi) và tự động điều khiển việc bật máy phát điện. Hệ thống còn được tích hợp các chức năng như quản lý bảo trì động cơ, điều khiển và bảo vệ động cơ với tính năng tắt máy tự động và tín hiệu âm thanh báo động.

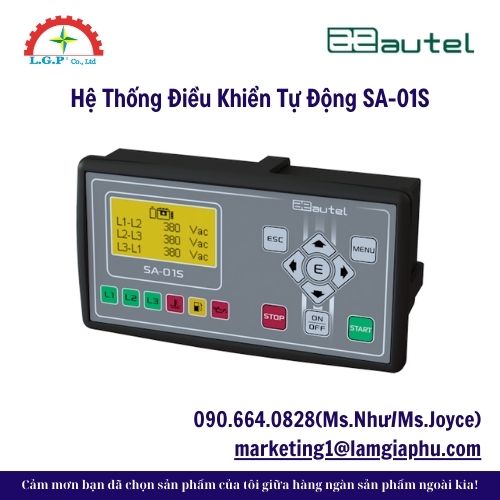

Hình:Hệ Thống Điều Khiển Tự Động SA-01S
Ưu Điểm
- Điều khiển chính xác: Với màn hình LCD đồ họa và các nút bấm nhanh, hệ thống giúp người dùng dễ dàng kiểm soát các chức năng của máy phát điện.
- Bảo vệ động cơ: Tính năng tự động tắt máy và âm thanh cảnh báo giúp bảo vệ động cơ khỏi các sự cố không mong muốn.
- Đo lường đa dạng: SA-01S có khả năng đo lường và hiển thị điện áp ba pha, dòng điện và các thông số năng lượng khác như tần số, công suất và giờ hoạt động.
- Khả năng kết nối linh hoạt: Với các cổng RS232 và RS485, thiết bị có thể giao tiếp và kết nối với các hệ thống điều khiển khác.
Cơ Chế Hoạt Động
Hệ thống điều khiển SA-01S sử dụng các cảm biến để đo các thông số như điện áp, dòng điện và công suất của máy phát điện. Các dữ liệu này sau đó được hiển thị trên màn hình LCD và có thể được sử dụng để tự động điều khiển bật hoặc tắt máy phát điện. Hệ thống bảo vệ động cơ hoạt động khi các thông số vượt quá ngưỡng an toàn, tắt máy và phát tín hiệu âm thanh cảnh báo cho người sử dụng. Các cổng RS232 và RS485 cho phép kết nối với các thiết bị ngoại vi khác để mở rộng khả năng điều khiển.
Cách Sử Dụng
- Kết nối nguồn cung cấp: Cắm nguồn điện vào thiết bị với phạm vi cung cấp điện từ 8 đến 30 Vdc.
- Khởi động và dừng: Sử dụng các nút bấm trên bảng điều khiển để khởi động hoặc dừng máy phát điện.
- Giám sát các thông số: Theo dõi các thông số về điện áp, dòng điện và công suất trên màn hình LCD.
- Bảo trì và bảo vệ: Sử dụng các tính năng quản lý bảo trì và bảo vệ động cơ, bao gồm tính năng tắt máy tự động và âm thanh báo động khi có sự cố.
- Kết nối với các hệ thống khác: Dùng các cổng RS232 hoặc RS485 để kết nối với các thiết bị điều khiển hoặc giám sát từ xa.
Thông Số Kỹ Thuật
| Các tính năng chính | Đặc trưng | Giá trị |
| Kích thước | Kích thước ngoài (L x H x W mm) | 194x106x55 |
| Kích thước lỗ (mm) | 182×94 | |
| Mức độ bảo vệ | Mức độ bảo vệ (tiêu chuẩn) | IP65 |
| Nhiệt độ làm việc | Nhiệt độ làm việc (°C) | -20…+70 |
| Nhiệt độ lưu trữ | Nhiệt độ lưu trữ (°C) | -30…+80 |
| Cung cấp điện | Phạm vi cung cấp điện (tiêu chuẩn) | 8 – 30 Vdc |
| Công suất tiêu thụ | Công suất tiêu thụ (W) | 6 |
| Màn hình hiển thị | Loại màn hình | LCD đơn sắc |
| Kích thước màn hình (L x H mm) | 60×30 | |
| Độ phân giải | 128×64 | |
| Màu màn hình | Hổ phách | |
Đèn báo LED | Số lượng đèn LED | 6 |
| Đầu vào | Đầu vào số | 7 |
| Đầu vào analog | 3 (điện trở hoặc 4-20mA) | |
| Đọc thông số công suất | Điện áp công suất | Có |
| Đầu vào máy phát điện | Có | |
| Đầu vào đồng hồ tần số | Tùy chọn | |
| Đầu vào điện áp ba pha | 1 | |
| Đầu vào dòng điện ba pha | Có | |
| Đầu ra | Đầu ra relay | 4 |
| Công suất đầu ra relay (V, A) | 250V 5A | |
| Đầu ra số | 4 | |
| Chức năng | Đồng hồ giờ hoạt động | Có |
| Cổng nối | Cổng RS232 | Có |
| Cổng RS485 | Có | |
| Nút điều khiển | Số lượng nút bấm | 10 |
