Động cơ Series GML loại 404 469

Series GML Motor type 404 469

Tổng quan

Động cơ loại 404 469 thuộc Series GML là động cơ chổi than với điện áp định mức 36V và khả năng quay hai chiều. Động cơ đi kèm với tài liệu như hình ảnh, đường đặc tính, bản vẽ trục đầu ra, sơ đồ nối dây và bố trí đầu nối. Động cơ sử dụng vòng bi cầu ở đầu A và ổ trượt ở đầu B. Không có thông tin về số xung và kênh đầu ra cảm biến. Tỷ số truyền động và vật liệu bánh răng không được chỉ rõ. Động cơ được trang bị các thành phần triệt tiêu 5µH, 10nF và đạt cấp độ bảo vệ IP30. Trọng lượng động cơ là 1,150 kg. Các thông số kỹ thuật khác bao gồm mô-men xoắn danh định 0,20 Nm, tốc độ không tải 4.100 vòng/phút, công suất danh định 79,7 W, dòng điện danh định 3,0 A và lực danh định 0,00 kN. Chu kỳ làm việc là s1. Đầu nối sử dụng ổ cắm 2,8 x 0,8 DIN 46 247 với các màu đen và đỏ.

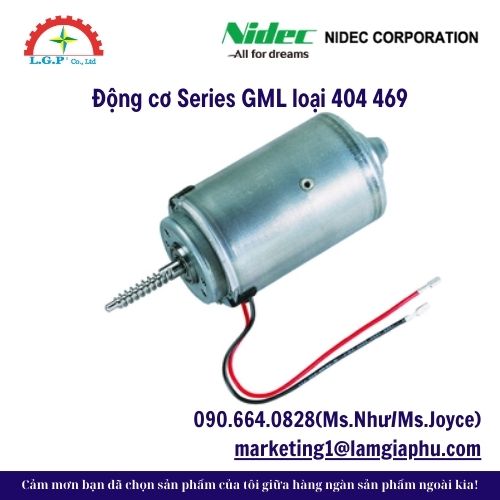

Hình;Động cơ Series GML loại 404 469

Ưu điểm

Động cơ Series GML loại 404 469 có một số ưu điểm bao gồm khả năng quay hai chiều, sử dụng vòng bi cầu ở đầu A giúp tăng độ bền, được trang bị các thành phần triệt tiêu (Suppression components) là 5µH, 10nF, đạt cấp độ bảo vệ IP 30 và có chu kỳ làm việc s1, cho phép hoạt động liên tục. Động cơ này cũng có tốc độ không tải cao là 4,100.0 min-1.

Cơ chế

Động cơ này sử dụng cơ chế khử từ bằng chổi than (Commutation Brushed).

Cách sử dụng

Động cơ Series GML loại 404 469 có điện áp định mức (UN) là 36 V, mô-men xoắn danh định (MN) là 0.20 Nm, tốc độ không tải (n0) là 4,100.0 min-1, công suất danh định (PN) là 79.7 W và dòng điện danh định (IN) là 3.0 A. Động cơ có lực danh định (FN) là 0.00 kN và chu kỳ làm việc được chỉ định là s1. Việc kết nối được thực hiện qua các ổ cắm cho chân cắm 2,8 x 0,8 DIN 46 247. Màu sắc dây dẫn được chỉ định là đen (II) và đỏ (III).

Thông số kỹ thuật

• Loại động cơ: 404 469
• Series: GML
• Kiểu khử từ: Chổi than (Brushed)
• Điện áp định mức (UN): 36 V
• Chiều quay: Hai chiều (Bi-directional)
• Mô-men xoắn danh định (MN): 0.20 Nm
• Loại vòng bi: Bi A, Ổ trượt B (A:Ball – B-Sleeve)
• Tốc độ không tải (n0): 4,100.0 min-1
• Công suất danh định (PN): 79.7 W

• Dòng điện danh định (IN): 3.0 A

• Lực danh định (FN): 0.00 kN
• Chu kỳ làm việc: s1
• Dữ liệu cảm biến: Xung 0, Kênh đầu ra 0 (Pulses 0 Output channels 0)
• Tỷ số truyền động: Không được chỉ định
• Vật liệu bánh răng: Không được chỉ định
• Thành phần triệt tiêu: 5µH, 10nF
• Cấp bảo vệ: IP 30
• Khối lượng: 1.150 kg
• Số lần khởi động: 2
• Góc dẫn: 19°48’54”
• Góc áp suất: 15°
• Mô-đun: 1
• Bước răng: 3,141 mm (0,124″)
• Ổ cắm cho chân cắm: 2,8 x 0,8 DIN 46 247
• Màu sắc: II đen, III đỏ
• Hình ảnh động cơ: Có
• Đường đặc tính: Có
• Bản vẽ trục đầu ra: (W)
• Sơ đồ nối dây: (S)
• Bố trí đầu nối: (K)
