Động cơ Series GMK loại 404 284

Series GMK Motor type 404 284

Tổng quan

Động cơ loại 404 284 thuộc Series GMK có điện áp định mức 24V, tốc độ không tải 3100 vòng/phút, mô-men xoắn danh định 0,19 Nm và mô-men xoắn khởi động 1,3 Nm. Trọng lượng của động cơ là 0,90 kg và đạt cấp bảo vệ IP 30. Động cơ có điện trở kết nối 970 mΩ (2 Lamellen) và 810 mΩ (4 Lamellen), cùng với độ tự cảm 2,00 mH (2 Lamellen) và 1,80 mH (4 Lamellen). Moment quán tính rôto là 72,0 × 10^-6 kgm². Động cơ sử dụng vít một đầu mối (1-gängige Schnecke) và có Hall IC. Thông tin về tỷ số truyền động và vật liệu bánh răng không được cung cấp. Đầu nối của động cơ là Flachsteckhülsen 2,8 x 0,8 DIN 46 247.

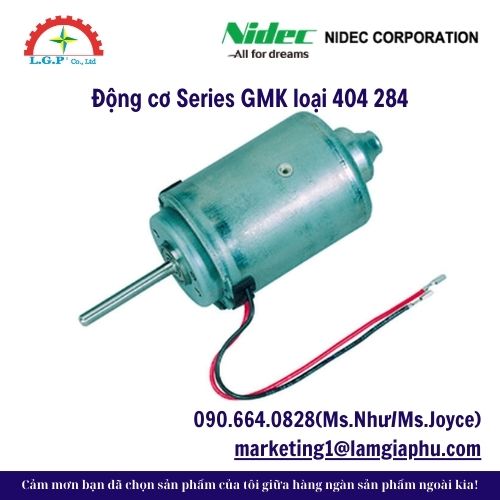

Hình:Động cơ Series GMK loại 404 284

Ưu điểm

• Mô-men xoắn khởi động cao (1,3 Nm) giúp khởi động mạnh mẽ.
• Kích thước nhỏ gọn, trọng lượng nhẹ (0,90 kg) với cấp bảo vệ IP 30.
• Sử dụng Hall IC giúp cung cấp phản hồi về vị trí hoặc tốc độ.
• Thiết kế vít một đầu mối (1-gängige Schnecke) hỗ trợ truyền động với tỷ số truyền cụ thể.

Cơ chế

• Hoạt động với điện áp 24V và tạo ra chuyển động quay nhờ vào tương tác điện từ.
• Hall IC giúp có phản hồi từ trường và có thể được sử dụng cho hệ thống điều khiển hoặc phản hồi vị trí/tốc độ.
• Thiết kế vít một đầu mối có thể được dùng cho cơ cấu trục vít.

Cách sử dụng

• Động cơ hoạt động với điện áp 24V, mô-men xoắn 0,19 Nm ở tốc độ không tải 3100 vòng/phút.
• Để kết nối điện, sử dụng vấu cắm dẹt 2,8 x 0,8 DIN 46 247.
• Các thông số hiệu suất (như mô-men xoắn, dòng điện, tốc độ) được thể hiện trên biểu đồ tương ứng.

Thông số kỹ thuật

• Motortyp (Loại động cơ): 404 284
• Baureihe (Series): 0272 (GMK)
• Nennspannung (Điện áp định mức): 24 V
• Leerlaufdrehzahl (Tốc độ không tải): 3100 min-1
• Nenndrehmoment (Mô-men xoắn danh định): 0,19 Nm
• Anlaufmoment (Mô-men xoắn khởi động): 1,3 Nm
• Getriebeübersetzung (Tỷ số truyền động): Không có thông tin
• Anschlusswiderstand (Điện trở kết nối):
  • 2 Lamellen R: 970 mΩ
  • 4 Lamellen R: 810 mΩ
• Anschlussinduktivität (Độ tự cảm kết nối):
  • 2 Lamellen L: 2,00 mH
  • 4 Lamellen L: 1,80 mH
• Läuferträgheitsmoment (Moment quán tính rôto): 72,0 × 10^-6 kgm²
• Hall IC: Có
• Schutzart (Cấp bảo vệ): IP 30
• Gewicht (Trọng lượng): 0,90 kg
• Anschluss (Kết nối): Flachsteckhülsen 2,8 x 0,8 DIN 46 247
