Động cơ Series GMAG loại 404 326

Series GMAG Motor type 404 326

Tổng quan

Động cơ loại 404 326 thuộc Series GMAG là một động cơ chổi than (Commutation Brushed) với các dữ liệu thiết kế và hiệu suất được cung cấp. Động cơ này có điện áp định mức là 24V và khả năng quay hai chiều (Bi-directional). Các tài liệu khác đi kèm bao gồm bản vẽ trục đầu ra (W), sơ đồ nối dây (S) và bố trí đầu nối (K). Động cơ này có tỷ số truyền động là 43/1 (Gear ratio 43/1) và vật liệu bánh răng được chỉ định. Các thành phần triệt tiêu (Suppression components) cũng được bao gồm. Về kết nối, vỏ có AMP-Nr.: 1-480 700-0 và các chân có AMP-Nr.: 350 570-1, với các kết nối được đánh dấu là I: black, II: yellow/green, III: red.

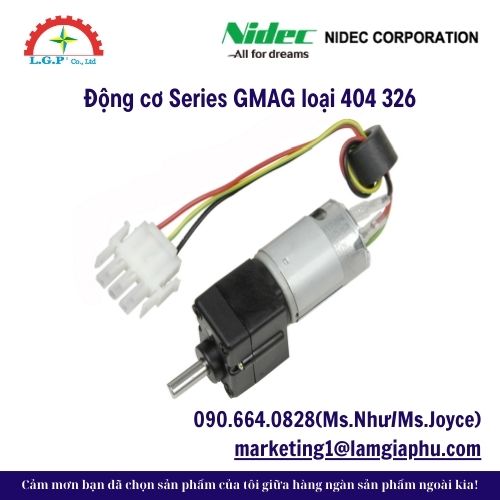

Hình:Động cơ Series GMAG loại 404 326

Ưu điểm

Động cơ Series GMAG loại 404 326 có một số ưu điểm bao gồm khả năng quay hai chiều, được trang bị các thành phần triệt tiêu (Suppression components), đạt cấp độ bảo vệ IP40 (Enclosure class IP40) và có trọng lượng nhẹ chỉ 0.180 kg. Động cơ này cũng có tỷ số truyền động là 43/1.

Cơ chế

Động cơ này sử dụng cơ chế khử từ bằng chổi than (Commutation Brushed).

Cách sử dụng

Động cơ Series GMAG loại 404 326 có điện áp định mức (UN) là 24 V, tốc độ không tải (n0) là 135.0 min-1, mô-men xoắn danh định (MN) là 0.20 Nm, công suất danh định (PN) là 2.26 W và dòng điện danh định (IN) là 0.3 A. Động cơ có lực danh định (FN) là 0.00 kN và chu kỳ làm việc được chỉ định là s3. Động cơ có tỷ số truyền động là 43/1 và sử dụng vật liệu bánh răng không được chỉ định cụ thể. Các tài liệu hỗ trợ như bản vẽ trục đầu ra (W), sơ đồ nối dây (S) và bố trí đầu nối (K) có sẵn để hỗ trợ việc tích hợp động cơ vào các hệ thống khác nhau. Về mặt kết nối, chân I có màu đen, chân II có màu vàng/xanh lá cây và chân III có màu đỏ.

Thông số kỹ thuật

• Loại động cơ: 404 326
• Series: GMAG
• Kiểu khử từ: Chổi than (Brushed)
• Điện áp định mức (UN): 24 V
• Chiều quay: Hai chiều (Bi-directional)
• Mô-men xoắn danh định (MN): 0.20 Nm
• Loại vòng bi: Không được chỉ định
• Tốc độ không tải (n0): 135.0 min-1
• Công suất danh định (PN): 2.26 W
• Dòng điện danh định (IN): 0.3 A
• Lực danh định (FN): 0.00 kN
• Chu kỳ làm việc: s3
• Dữ liệu cảm biến: Xung 0, Kênh đầu ra 0
• Tỷ số truyền động: 43/1
• Vật liệu bánh răng: Được chỉ định
• Thành phần triệt tiêu: Có
• Cấp bảo vệ: IP40
• Khối lượng: 0.180 kg
• Ghi chú: Hình ảnh động cơ Đường đặc tính
• Bản vẽ trục đầu ra: (W)
• Sơ đồ nối dây: (S)
• Bố trí đầu nối: (K)
• Vỏ đầu nối: AMP-Nr.: 1-480 700-0
• Chân đầu nối: AMP-Nr.: 350 570-1
• Màu dây nối: I: đen, II: vàng/xanh lá cây, III: đỏ
