Diode Hàn Không Vỏ 5SDD 0105Z0401

5SDD 0105Z0401 Housingless Welding Diode

Tổng quan

Diode hàn không vỏ 5SDD 0105Z0401 là một diode được thiết kế cho các ứng dụng dòng điện cao, đặc biệt là thiết bị hàn. Diode này có khả năng chịu dòng điện thuận cao với dòng điện thuận trung bình tối đa (IFAVm) là 10 502 A (ở Tc = 85 °C) và dòng điện xung không lặp lại cực đại (IFSM) là 70 000 A. Điện áp đỉnh ngược lặp lại tối đa (VRRM) của diode là 400 V. Diode này có tổn thất phục hồi thuận và ngược thấp, với điện áp ngưỡng (VT0) là 0.812 V và điện trở dốc (rT) là 0.026 mΩ. Nó có thể được sử dụng trong các ứng dụng dòng điện cao lên đến 2000 Hz. Diode có dải nhiệt độ hoạt động từ -40 đến 180 °C. ABB s.r.o. có quyền thay đổi dữ liệu được cung cấp mà không cần thông báo.

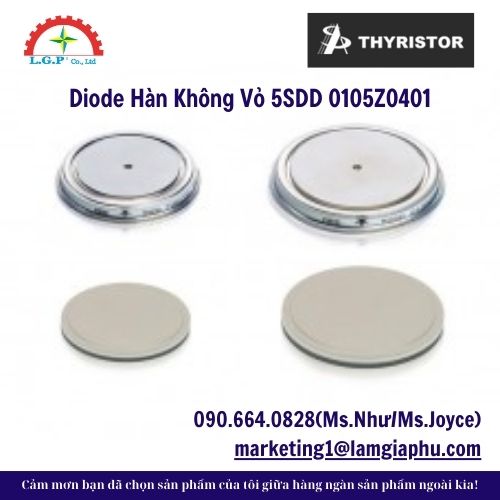

Hình:Diode Hàn Không Vỏ 5SDD 0105Z0401

Ưu điểm

Diode hàn không vỏ 5SDD 0105Z0401 có những ưu điểm chính sau:

• Khả năng chịu dòng điện thuận cao.
• Điện áp đỉnh ngược lặp lại (VRRM) là 400 V.
• Tổn thất phục hồi thuận và ngược thấp.
• Điện áp ngưỡng thấp: VT0 = 0.812 V.
• Điện trở dốc thấp: rT = 0.026 mΩ.
• Phù hợp cho thiết bị hàn.
• Sử dụng cho ứng dụng dòng điện cao lên đến 2000 Hz.

Cơ chế

Diode là một linh kiện bán dẫn cho phép dòng điện chạy theo một hướng (chiều thuận) với điện trở thấp và ngăn chặn dòng điện chạy theo hướng ngược lại (chiều ngược) với điện trở cao. Khi điện áp thuận được đặt vào diode và vượt quá điện áp ngưỡng, các hạt mang điện tích sẽ di chuyển qua vùng tiếp giáp p-n, tạo ra dòng điện thuận. Khi điện áp ngược được đặt vào, vùng tiếp giáp p-n bị phân cực ngược, tạo ra một vùng cách điện rộng, do đó ngăn chặn dòng điện ngược (chỉ có một dòng điện rò nhỏ chảy qua). Diode 5SDD 0105Z0401 được thiết kế để chịu được dòng điện thuận rất lớn và điện áp ngược nhất định, phù hợp với yêu cầu của các ứng dụng hàn.

Cách sử dụng

Diode hàn không vỏ 5SDD 0105Z0401 được thiết kế để sử dụng trong thiết bị hàn và các ứng dụng dòng điện cao lên đến 2000 Hz. Khi sử dụng diode này, cần tuân thủ các giới hạn tối đa được chỉ định để đảm bảo hoạt động an toàn và tránh hư hỏng cho thiết bị. Một số thông số tối đa quan trọng cần lưu ý bao gồm:

• Điện áp đỉnh ngược lặp lại (VRRM): 400 V.
• Dòng điện thuận trung bình (IFAVm):
  • 10 502 A ở nhiệt độ vỏ (Tc) là 85 °C.
  • 8 478 A ở nhiệt độ vỏ (Tc) là 110 °C.
• Dòng điện thuận RMS (IFRMS):
  • 16 496 A ở nhiệt độ vỏ (Tc) là 85 °C.
  • 13 317 A ở nhiệt độ vỏ (Tc) là 110 °C.
• Dòng điện xung không lặp lại (IFSM):
  • 74 700 A với thời gian xung (tp) là 8.3 ms.
  • 70 000 A với thời gian xung (tp) là 10 ms.
• Lực lắp đặt (Fm): 30 ÷ 50 kN.

Thông số kỹ thuật

Dưới đây là các thông số kỹ thuật chính của Diode hàn không vỏ 5SDD 0105Z0401:

Thông số điện:

• Điện áp đỉnh ngược lặp lại (VRRM): 400 V
• Dòng điện thuận trung bình (IFAVm): 10 502 A (Tc = 85 °C), 8 478 A (Tc = 110 °C)
• Dòng điện thuận RMS (IFRMS): 16 496 A (Tc = 85 °C), 13 317 A (Tc = 110 °C)
• Dòng điện xung không lặp lại (IFSM): 74 700 A (tp = 8.3 ms), 70 000 A (tp = 10 ms)
• Tích phân giới hạn I²t: 23 205 000 A²s (tp = 8.3 ms), 24 500 000 A²s (tp = 10 ms)
• Điện áp ngưỡng (VT0): 0.812 V (Tj = 180 °C)
• Điện trở dốc (rT): 0.026 mΩ (IF1 = 10 000 A, IF2 = 30 000 A, Tj = 180 °C)
• Điện áp thuận tối đa (VFM): 1.010 V (IFM = 8 000 A, Tj = 180 °C), 1.070 V (IFM = 10 000 A, Tj = 180 °C)
• Điện tích phục hồi (Qrr): 300 µC (IFM = 1 000 A, di/dt = -30 A/µs, VR = 100 V, Tj = 180 °C)
• Dòng điện ngược lặp lại (IRRM): 75 mA (VR = VRRM, Tj = -40 ÷ 180 °C)

Thông số nhiệt:

• Nhiệt độ hoạt động: Tj = -40 ÷ 180 °C
• Nhiệt độ bảo quản: Tstg = -40 ÷ 180 °C
• Điện trở nhiệt tiếp giáp – vỏ (Rthjc):
  • Làm mát hai mặt: 5.0 K/kW
  • Làm mát mặt anode: 6.6 K/kW
  • Làm mát mặt cathode: 20.3 K/kW
• Điện trở nhiệt vỏ – tản nhiệt (Rthch):
  • Làm mát hai mặt: 2.5 K/kW
  • Làm mát mặt anode: 4.5 K/kW
  • Làm mát mặt cathode: 5.7 K/kW
• Hàm phân tích trở kháng nhiệt tạm thời:  (Ri * (1 – exp(-t/τi))) với các giá trị Ri và τi được cho trong bảng.
• Hệ số hiệu chỉnh cho dạng sóng tuần hoàn (Rthjc):
  • Sóng sin 180°: 1.1 K/kW
  • Sóng chữ nhật 180°: 1.0 K/kW
  • Sóng chữ nhật 120°: 1.5 K/kW
  • Sóng chữ nhật 60°: 2.4 K/kW

Thông số cơ học:

• Lực lắp đặt (Fm): 30 ÷ 50 kN
• Khối lượng (m): 0.11 kg
• Khoảng cách bề mặt rò (Ds): 2 mm
• Khoảng cách phóng điện trong không khí (Da): 2 mm
