Đèn LED IPF Electronic ED1E0770
Transmitted light luminaire
Tổng Quan
Đèn LED IPF Electronic ED1E0770 là mẫu đèn LED ánh sáng đỏ thuộc dòng Serie ED1E0x70 của thương hiệu IPF Electronic (Đức), được thiết kế chuyên biệt cho các hệ thống kiểm tra bằng camera trong môi trường công nghiệp. Với thiết kế nhỏ gọn, công suất 9W và cường độ sáng đồng đều, ED1E0770 đáp ứng tối ưu cho các ứng dụng đòi hỏi hình ảnh tương phản cao và chính xác.

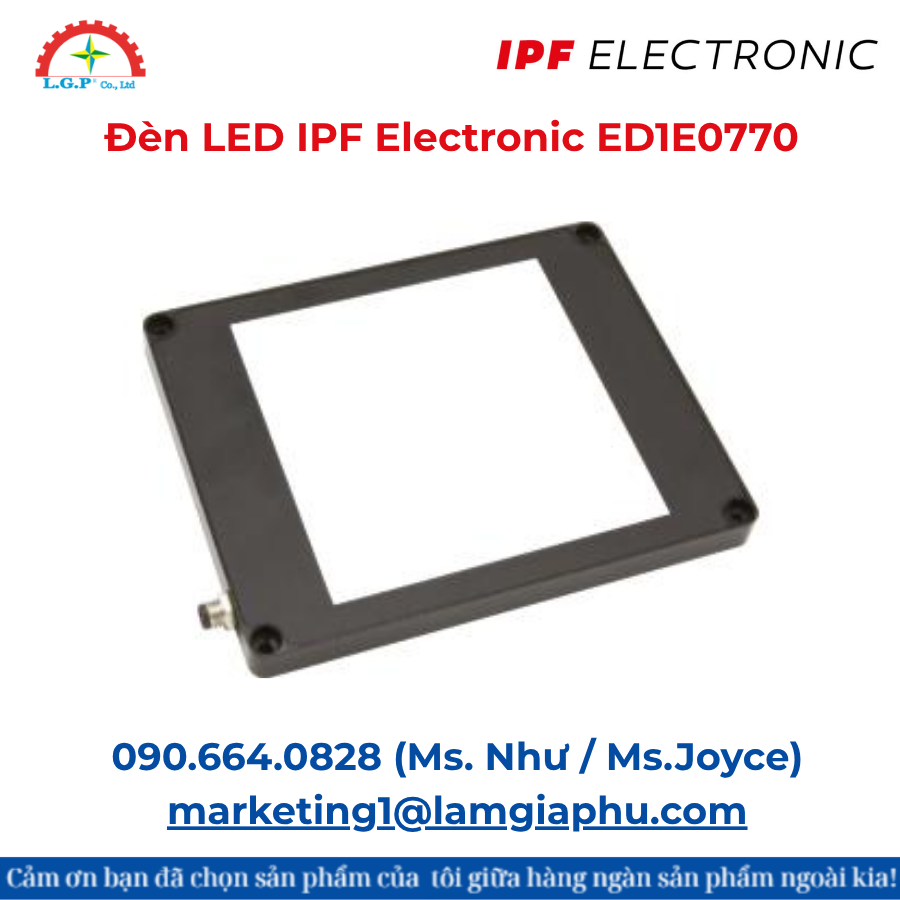

Hình: Đèn LED IPF Electronic ED1E0770
Ưu Điểm
- ✅ Ánh sáng đồng đều và không bị lóe nhờ thiết kế dẫn sáng đồng nhất (homogeneous light guide).
- ✅ Đèn ánh sáng đỏ (625nm) lý tưởng cho việc kiểm tra vật thể tối màu hoặc tăng tương phản hình ảnh.
- ✅ Thiết kế mỏng chỉ 12mm, dễ dàng lắp đặt vào các vị trí hẹp trong dây chuyền sản xuất.
- ✅ Bảo vệ IP54, chống bụi và nước bắn – hoạt động ổn định trong môi trường công nghiệp.
- ✅ Vật liệu cao cấp: khung nhôm và mặt PMMA, đảm bảo độ bền cao, không bị biến dạng do nhiệt.
- ✅ Hoạt động đa chế độ: chiếu sáng liên tục, chuyển mạch hoặc nháy theo điều khiển.
Cơ Chế Hoạt Động

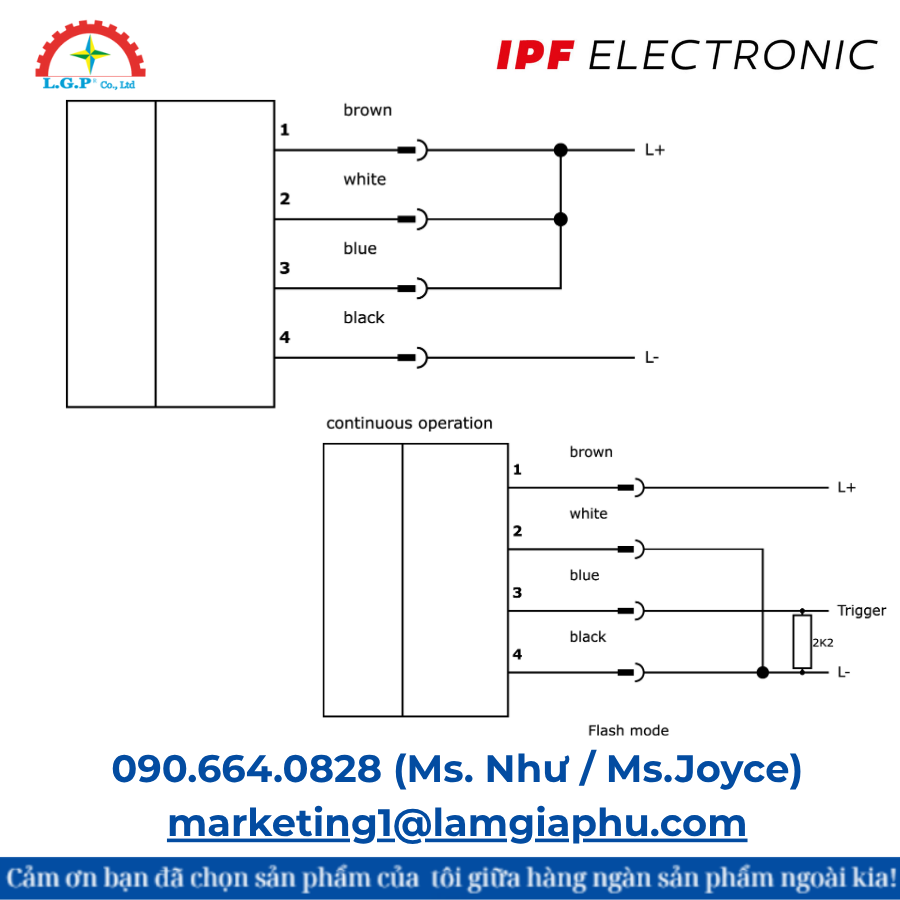

Đèn ED1E0770 hoạt động ở điện áp 24VDC, sử dụng ánh sáng truyền qua (transmitted light) giúp tăng độ tương phản của hình ảnh khi đối tượng nằm giữa nguồn sáng và camera. Thiết bị có thể hoạt động:
- Liên tục (permanent)
- Chuyển mạch theo tín hiệu
- Nháy theo xung (flash)
Việc sử dụng ánh sáng đỏ giúp giảm nhiễu quang phổ và tăng hiệu quả phân tích hình ảnh từ camera.
Ứng Dụng
🔹 Hệ thống kiểm tra chất lượng sản phẩm bằng camera (machine vision).
🔹 Các ứng dụng nhận dạng lỗi bề mặt, kiểm tra vết nứt, lỗ hổng.
🔹 Lắp đặt trong dây chuyền sản xuất tự động ngành điện tử, thực phẩm, bao bì, ô tô…
🔹 Ứng dụng kiểm tra trong môi trường cần ánh sáng định hướng rõ nét, không bị phản chiếu.
Thông Số Kỹ Thuật
| Thông Số | Giá Trị |
| Mã sản phẩm | ED1E0770 |

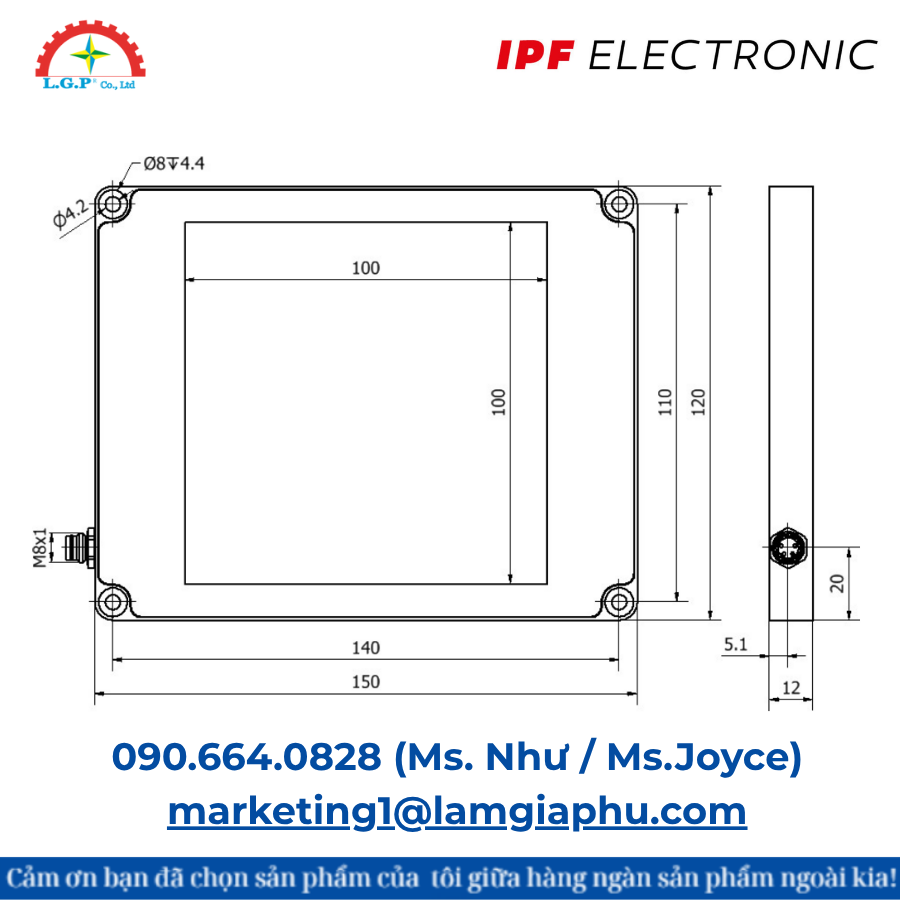

| Kích thước | 150 x 120 x 12 mm |
| Điện áp hoạt động | 23–25 VDC |
| Dòng điện định mức | 600 mA |
| Công suất | 9W |
| Loại ánh sáng | Ánh sáng đỏ (625nm) |
| Cấp bảo vệ | IP54 |
| Nhiệt độ hoạt động | 10–30°C |
| Vật liệu vỏ ngoài | Nhôm |
| Vật liệu bề mặt chiếu sáng | Polymethyl methacrylate (PMMA) |
| Cách kết nối | M8 4-pin (chuẩn công nghiệp) |
| Khoảng cách làm việc | 1–100 mm |
| Nhóm rủi ro ánh sáng | 0 (an toàn cho mắt) |
Các Model Tương Tự / Linh Kiện Liên Quan
| Model | Ánh sáng | Công suất |
| ED1E0170 | Trắng 5000K | 11W |
| ED1E0670 | Xanh dương (465nm) | 11W |
| ED1E0770 | Đỏ (625nm) | 9W |
| ED1E0870 | Xanh lá (525nm) | 13.2W |
| ED1E0970 | Vàng (580nm) | 11W |
| ED1E0I70 | Hồng ngoại (850nm) | 6W |
| ED1E0I71 | Hồng ngoại (850nm) | 6W – IP65 |
Linh Kiện Liên Quan
- Cáp kết nối M8 – M8 hoặc M8 – M12:
- VK030F71, VK030F75 (dài 0.3m, cắm góc hoặc thẳng)
- VK200371, VK200375 (dài 2m, đầu hở)
- Dây nguồn chuyên dụng cho đèn nháy / liên tục:
- VK06F001 (cho chế độ liên tục)
- VK06F002 (cho chế độ flash)
Tất cả phụ kiện đều chống dầu, chịu uốn, chịu mài mòn, phù hợp sử dụng trong môi trường công nghiệp khắc nghiệt.
