Đầu nối Micro-D Hermetic HermAx AXON
HermAx® Hermetic Micro-D Connectors
Tổng Quan
HermAx® là dòng đầu nối Micro-D hermetic hiệu suất cao do Axon’ Cable phát triển, được thiết kế để đảm bảo kết nối điện qua các vách ngăn trong môi trường khắc nghiệt như chân không, áp suất cao, sốc nhiệt hoặc rung động mạnh. Với khả năng chống rò rỉ khí vượt trội, HermAx® lý tưởng cho các hệ thống yêu cầu cách ly khí hoàn toàn giữa hai môi trường.

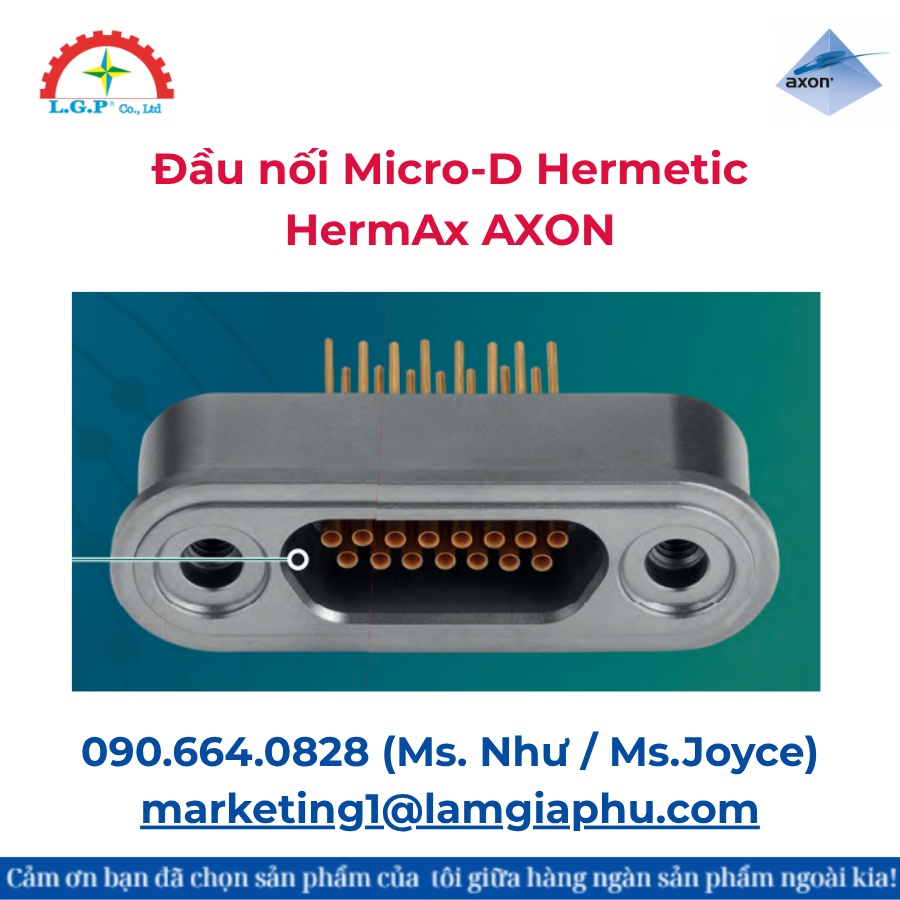

Hình: Đầu nối Micro-D Hermetic HermAx AXON
Ưu Điểm
- Khả năng chống rò rỉ khí xuất sắc: Độ rò rỉ helium đạt tới < 1×10⁻¹¹ mbar.l/s (theo yêu cầu).
- Chất liệu cao cấp: Vỏ bằng thép không gỉ 304L, tiếp điểm hợp kim đồng mạ vàng – cho khả năng dẫn điện tối ưu.
- Dòng điện định mức cao: 3 A/contact (không giảm áp), phù hợp tiêu chuẩn MIL-DTL-83513.
- Cấu hình linh hoạt: Từ 9 đến 100 tiếp điểm, nhiều tùy chọn hàn laser hoặc gắn O-ring.
- Khả năng hoạt động trong dải nhiệt rộng: -55°C đến 200°C tùy cấu hình.
- Công nghệ thủy tinh gốm độc quyền: Cách điện bền vững, không chì, đạt chuẩn RoHS.
Cơ Chế Hoạt Động
Các đầu nối HermAx® sử dụng công nghệ thủy tinh-gốm kết hợp với hàn laser hoặc lắp O-ring để đảm bảo độ kín khí. Các tiếp điểm được cách điện hoàn toàn bằng thủy tinh gốm, cho phép dẫn điện qua các môi trường áp suất khác biệt mà không gây rò rỉ. Hệ thống được kiểm tra 100% bằng thiết bị phát hiện rò rỉ helium (Helium Leak Detector).
Ứng Dụng
- Vũ trụ: vệ tinh, tàu thăm dò không gian.
- Hàng không: thiết bị avionics.
- Dầu khí: thăm dò dưới biển sâu.
- Y tế: thiết bị điện tử y sinh, máy MRI.
- Nghiên cứu khoa học: môi trường chân không cao, tia X, laser công suất lớn.
Thông Số Kỹ Thuật
| Thông số | Giá trị tiêu chuẩn |
| Dòng điện định mức | 3 A/contact |
| Điện trở tiếp điểm | ≤ 8 mΩ |
| Điện trở cách điện | ≥ 1000 MΩ @ 500 VDC |
| Điện áp chịu đựng (sea level) | 600 VAC |
| Điện áp chịu đựng (70,000 ft) | 150 VAC |
| Độ bền kết nối | ≥ 500 chu kỳ |
| Khả năng chống rung | 20g (không gián đoạn > 1 µs) |
| Chịu sốc cơ học | 50g (không gián đoạn > 1 µs) |
| Vật liệu cách điện | Thủy tinh gốm độc quyền |
| Vật liệu vỏ | Thép không gỉ 304L |
Các Model Tương Tự / Linh Kiện Liên Quan
| Loại connector | Cách lắp | Dải số chân | Mã mẫu điển hình |
| HermAx® Pin Connector | Hàn laser | 9 – 100 | MDHX S2 37 S WF A1 B |
| HermAx® Pin Connector | Gắn O-ring | 9 – 100 | MDHX S1 37 S GF A1 Px |
| HermAx® Pigtail Connector | Hàn laser | 9 – 100 | MDHX S2 37 S WF 4W L050 G |
| HermAx® Pigtail Connector | Gắn O-ring | 9 – 100 | MDHX S2 37 S GF 4W L050 G |
| HermAx® Connector Saver | Hàn laser | 9 – 51 | MDHX S1 37 CS WF P |
| HermAx® Connector Saver | Gắn O-ring | 9 – 51 | MDHX S1 37 CS GF Px |
| HermAx® Dual Socket Connector | Hàn laser | 9 – 51 | MDHX S1 37 DS WF P |
| HermAx® Dual Socket Connector | Gắn O-ring | 9 – 51 | MDHX S1 37 DS GF Px |
Chú thích mã:
- S1 / S2: Shell + encapsulant 150°C / 180°C
- GF / GS: O-ring loại FKM (-30°C) / FVMQ (-55°C)
- WF: Weldable front mount
- Px / Gx: Hardware jackpost / D-Click (gắn nhanh)
Xem thêm tại danh mục sản phẩm (Catalogue): axon-hermetic-micro-D-connectors_cg
