Cảm biến Profimess SP-04.GW
Paddeldurchflussmesser SP-04
Tổng Quan
Cảm biến Profimess SP-04.GW là dòng cảm biến lưu lượng paddle (cánh quạt) với thiết kế kỹ thuật số thông minh, tích hợp màn hình hiển thị LCD, đầu ra analog 4–20 mA hoặc 0–10 VDC, bộ đếm tổng lưu lượng và 2 rơ-le cảnh báo giới hạn. Thiết bị hoạt động ổn định, có khả năng đo chất lỏng ít nhớt, không phụ thuộc độ dẫn điện, phù hợp cho các đường ống đến DN600.
Được sản xuất tại Đức, SP-04 có độ chính xác cao và độ bền vượt trội, là lựa chọn lý tưởng cho các hệ thống giám sát lưu lượng nước, glycol, dầu, hóa chất nhẹ…

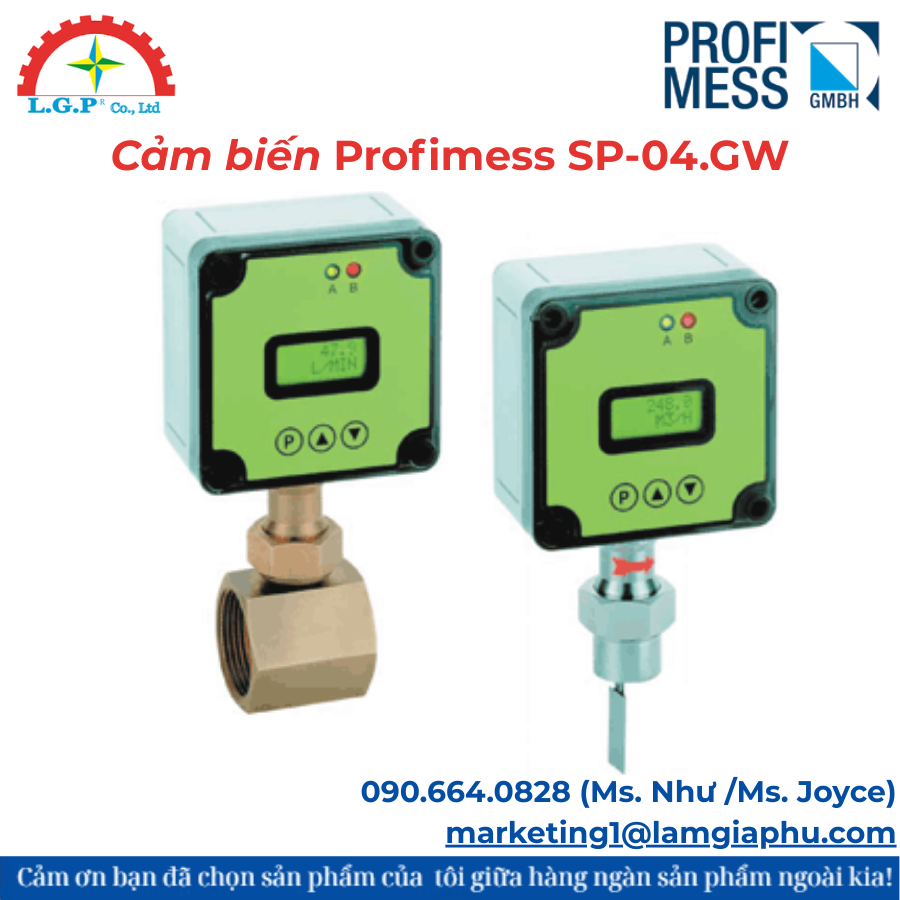

Hình: Cảm biến Profimess SP-04.GW
Ưu Điểm
- Hiển thị LCD có đèn nền: Theo dõi lưu lượng tức thời và tổng lưu lượng trực tiếp.
- Tín hiệu đầu ra analog chuẩn công nghiệp: 4–20 mA hoặc 0–10 VDC.
- Tùy chọn giao tiếp RS232 (theo yêu cầu).
- 2 tiếp điểm rơ-le có thể cài đặt để phát tín hiệu cảnh báo lưu lượng cao/thấp.
- Không bị ảnh hưởng bởi độ dẫn điện – đo được glycol, dầu, hydrocarbon, nước…
- Độ chính xác ±2% trên toàn dải đo.
- Thiết kế 2 buồng độc lập: Đảm bảo không rò rỉ chất lỏng vào khoang điện tử.
- Lắp đặt linh hoạt: phù hợp cả hệ thống ren, mặt bích, hoặc hàn cố định.
Cơ Chế Hoạt Động
SP-04 hoạt động theo nguyên lý paddle displacement: Dòng chất lỏng tác động vào một tấm paddle (cánh gạt) gắn trên trục xoay, làm lệch vị trí của nam châm. Sự dịch chuyển này được phát hiện bằng cảm biến Hall bên ngoài buồng đo, truyền về bộ vi xử lý để tính toán và hiển thị giá trị lưu lượng. Thiết kế kín đảm bảo an toàn, không tiếp xúc giữa chất lỏng và phần điện tử.
Ứng Dụng
- Hệ thống HVAC: Kiểm soát lưu lượng nước lạnh/nóng, glycol.
- Dây chuyền thực phẩm – dược: Giám sát chất lỏng sạch, không dẫn điện.
- Ngành năng lượng: Giám sát dầu, glycol làm mát, nước cấp lò hơi.
- Xử lý nước: Đo lưu lượng đầu vào/ra, nước tuần hoàn.
- Ngành công nghiệp nhẹ: Hệ thống rửa, làm mát, bơm tuần hoàn…
Thông Số Kỹ Thuật
Thông số | Giá trị |
| Dải lưu lượng | Tùy DN: từ 1.5 l/min (3/8″) đến 4500 l/min (DN600) |
| Tỉ lệ đo (turndown) | 1:10 |
| Áp suất làm việc | Đến 25 bar (với SP-04.GW, SP-04.AU); 16 bar (SP-04.FL) |
| Nhiệt độ chất lỏng | -20 đến +100°C (cao hơn theo yêu cầu) |
| Độ chính xác | ±2% toàn dải đo |
| Tín hiệu đầu ra | 4–20 mA hoặc 0–10 VDC |
| Nguồn cấp | 24 VDC ±10%, 200 mA |
| Tiếp điểm cảnh báo | 2 relay (230V/1A), cài đặt ngưỡng |
| Bộ đếm tổng lưu lượng | EEPROM lưu trữ, không mất dữ liệu khi mất điện |
| Cấp bảo vệ | IP65 |
Vật liệu cấu tạo
Mã vật liệu | Mô tả chi tiết | |
| A | Vỏ đồng, paddle inox 1.4310, T-stück bằng đồng, mặt bích bằng thép | |
| B | Toàn bộ bằng inox 1.4571, paddle inox 1.4310 | |
| C | PVC (T-stück và mặt bích), paddle inox (Không áp dụng cho dòng AU – hàn) | |
| Kiểu kết nối | Ký hiệu | Ghi chú |
| Ren | GW | DN10 đến DN50 |
| Mặt bích | FL | DN10 đến DN50 |
| Hàn | AU | DN65 đến DN600 |
Ngoài ra, chúng tôi còn cung cấp các model tương tự như:
Model | Đặc điểm chính |
| Cảm biến Profimess SP-04.GW | Kết nối ren từ R 3/8” đến R2” |
| Cảm biếnProfimess SP-04.FL | Kết nối mặt bích DIN từ DN10 đến DN50 |
| Cảm biến Profimess SP-04.AU | Kết nối hàn cố định, dùng cho DN65 đến DN600, chịu áp lực cao |
