Cảm biến Profimess FL-01
Paddeldurchflussmesser FL-01
Tổng Quan
Cảm biến Profimess FL-01 là dòng cảm biến lưu lượng bằng màng đàn hồi (dynamic orifice flow meter) của hãng Profimess – Đức, thiết kế nhỏ gọn, hoạt động chính xác và cực kỳ bền bỉ. Thiết bị sử dụng công nghệ cánh xoay (blende) không ma sát, không cần vòng bi, giúp tăng độ nhạy và giảm thời gian phản hồi.
Với dải đo rộng (1:100), FL-01 phù hợp cho đo các chất lỏng có lưu lượng rất nhỏ đến trung bình trong hệ thống công nghiệp, HVAC, hóa chất, xử lý nước, v.v. Thiết bị có tùy chọn hiển thị LCD, đầu ra analog (4–20 mA hoặc 0–10 V), đầu ra xung, tần số và 2 ngõ relay điều khiển.

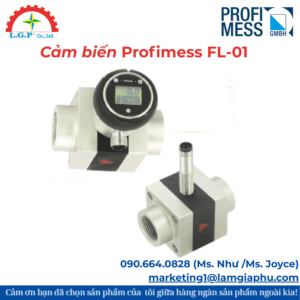

Hình: Cảm biến Profimess FL-01
Ưu Điểm
- Dải đo rộng 1:100, có thể đo từ 0,4 l/min đến 100 l/min.
- Thiết kế nhỏ gọn, dễ lắp đặt, không yêu cầu đoạn ống thẳng trước/sau.
- Không có bộ phận chuyển động ma sát, giúp kéo dài tuổi thọ và tăng độ nhạy.
- Tùy chọn màn hình LCD có đèn nền, hiển thị thông số và cài đặt trực tiếp.
- Tùy chọn đầu ra đa dạng: analog (4–20mA / 0–10V), xung, tần số, relay.
- Hoạt động được trong điều kiện nhiệt độ cao (lên đến 150°C).
- Vật liệu cao cấp: thép không gỉ, PPS, đồng mạ niken, phù hợp với nhiều môi trường ăn mòn.
- Bảo vệ IP67/IP68, chống bụi và nước.
Cơ Chế Hoạt Động
Cảm biến FL-01 sử dụng một màng đàn hồi bằng inox đặt vuông góc với dòng chảy. Khi chất lỏng đi qua, áp lực dòng chảy sẽ uốn cong màng này áp sát vào điểm tỳ hình cung. Một nam châm nhúng trong màng sẽ dịch chuyển cùng chuyển động này và được cảm biến Hall bên ngoài phát hiện để đo lưu lượng.
Do thiết kế không ma sát và độ cong chính xác, cảm biến FL-01 đo được cả các dòng lưu lượng rất thấp và cho kết quả ổn định – tái lập cao.
Ứng Dụng
- Hệ thống HVAC: đo nước nóng, nước lạnh, glycol tuần hoàn.
- Công nghiệp thực phẩm – dược phẩm: giám sát bơm chất lỏng, CIP.
- Hệ thống làm mát công nghiệp: giám sát nước làm mát máy.
- Dây chuyền hóa chất – công nghệ môi trường: đo acid, dung dịch, nước thải.
- Tự động hóa nhà máy: đo lưu lượng bôi trơn, chất tẩy, dầu nhẹ.
Thông Số Kỹ Thuật
Thông số | Giá trị |
| Dải lưu lượng | 0,4…100 l/min (nước); chia thành nhiều dải theo DN |
| Độ chính xác | ±3% giá trị đo (tối thiểu 0.25 l/min) |
| Dải đo tiêu chuẩn | DN8 đến DN25, kết nối ren G1/4 đến G1″ |
| Áp suất làm việc | 16 bar (PPS), 100 bar (Inox / Đồng mạ niken) |
| Nhiệt độ môi chất | 0 đến +70°C (chuẩn), đến 150°C (tùy chọn) |
| Nhiệt độ môi trường | 0 đến +70°C |
| Đầu ra tín hiệu | 4–20 mA, 0–10 V, relay, xung, tần số (Push-Pull, 100 mA) |
| Hiển thị | LCD đồ họa, 32×16 pixel, đèn nền |
| Điện áp cấp | 18–30 VDC |
| Cấp bảo vệ | IP67 / IP68 (khi đổ dầu kín) |
| Kết nối điện | M12x1, 4 hoặc 5 chân (tùy cấu hình) |
Vật liệu cấu tạo
| Bộ phận | Vật liệu tùy chọn |
| Vỏ cảm biến | PPS (nhựa công nghiệp), Đồng mạ niken (CW614N), Inox |
| Cánh màng đo (Blende) | Inox 1.4031k |
| Cảm biến – nam châm | Samarium-Cobalt, bao nhựa kỹ thuật PPS |
| Ron làm kín | FKM, EPDM, NBR |
| Kính hiển thị | Kính khoáng cường lực (mineral glass) |
Ngoài ra, chúng tôi còn cung cấp các model tương tự như:
Model | Đặc điểm chính |
| Cảm biến Profimess FL-01 | Phiên bản cơ bản, không màn hình, có đầu ra analog hoặc xung |
| Cảm biến Profimess FL-01 C1 | Có hiển thị tức thời, đầu ra analog + xung + tổng lưu lượng |
| Cảm biến Profimess FL-01 C4/C5 | Có bộ đếm lưu lượng + cài đặt từ xa, cổng reset |
| Cảm biến Profimess LABO-XF Series | Dòng mở rộng đo lưu lượng chính xác, linh hoạt nhiều tùy chọn hiển thị |
