Cảm biến khoảng cách laser Q4XFKLAF310-Q8
Tổng quan
Cảm biến Q4XFKLAF310-Q8 là cảm biến khoảng cách laser hoạt động dựa trên nguyên lý tam giác laser. Cảm biến này có phạm vi đo từ 35 đến 310 mm và được trang bị hai đầu ra chuyển mạch laser lưỡng cực loại 1 (1 PNP và 1 NPN). Với chức năng chế độ kép, Q4X không chỉ thu thập khoảng cách mà còn cả cường độ ánh sáng phản xạ từ vật thể. Tính năng độc đáo này cho phép sử dụng laser cho các ứng dụng trước đây không thể tưởng tượng được.

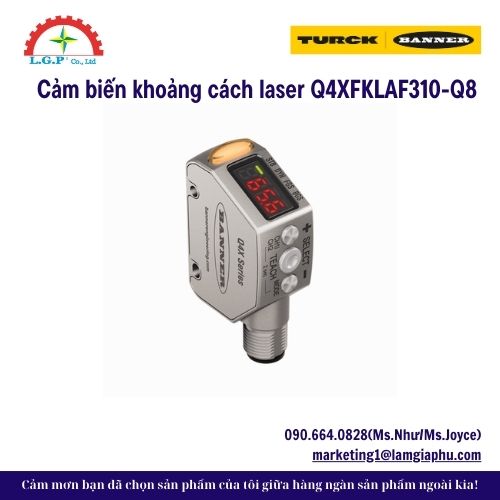

Hình:Cảm biến khoảng cách laser Q4XFKLAF310-Q8
Ưu điểm
Phạm vi đo rộng | Cảm biến có thể đo khoảng cách từ 35 đến 310 mm. |
Độ chính xác cao | Độ phân giải quang học 1 mm và khả năng lặp lại 0,5 mm. |
Khả năng chống nhiễu ánh sáng môi trường tốt | Cảm biến có thể hoạt động trong môi trường có cường độ ánh sáng môi trường lên đến 5000 lux. |
Màn hình LED 4 chữ số 7 đoạn | Giúp dễ dàng đọc các thông số và cài đặt. |
3 nút bấm | Dễ dàng điều khiển và cấu hình cảm biến. |
Đèn báo đầu ra (màu vàng) | Hiển thị trạng thái hoạt động của cảm biến. |
Tiêu chuẩn bảo vệ IP67/69K | Chống bụi, nước và áp suất cao. |
Chứng nhận ECOLAB | An toàn cho sử dụng trong môi trường thực thực phẩm. |
Truyền giá trị quá trình và tham số hóa qua IO-Link | Cho phép cấu hình và giám sát từ xa. |
Vỏ bằng thép không gỉ (1.4404) | Độ bền cao và chống ăn mòn. |
Chức năng phát hiện vật thể trong suốt | Cung cấp khả năng phát hiện linh hoạt. |
Cơ chế hoạt động
Cảm biến Q4XFKLAF310-Q8 sử dụng nguyên lý tam giác laser để đo khoảng cách. Một tia laser được phát ra từ cảm biến và chiếu vào vật thể. Ánh sáng phản xạ từ vật thể được thu bởi một bộ thu quang. Góc của ánh sáng phản xạ được sử dụng để tính toán khoảng cách đến vật thể.
Cách sử dụng
Lắp đặt | Lắp đặt cảm biến ở vị trí thích hợp, đảm bảo không có vật cản trong vùng phát hiện. | |
Kết nối | Kết nối cảm biến với nguồn điện DC 10-30V và với hệ thống điều khiển thông qua giao tiếp IO-Link. | |
Cấu hình | Cài đặt các thông số hoạt động của cảm biến, chẳng hạn như khoảng cách chuyển mạch, chế độ đầu ra và chế độ hoạt động. Cảm biến có hai chế độ hoạt độngRUN và SETUP. | |
Chế độ RUN | Cho phép thay đổi điểm chuyển mạch, điều chỉnh ánh sáng và chuyển mạch tối và dạy cho cảm biến hoạt động. | |
Chế độ SETUP | Cho phép lựa chọn dạy, tất cả các thông số hoạt động tiêu chuẩn và cũng có thể trở về cài đặt gốc của nhà máy. | |
Vận hành | Cảm biến sẽ phát hiện khoảng cách đến vật thể và tạo ra tín hiệu đầu ra tương ứng. | |
Ứng dụng | ||
Tự động hóa công nghiệp | Kiểm tra vị trí, đo lường kích thước và kiểm soát chất lượng. | |
Robotics | Điều hướng robot, tránh chướng ngại vật và định vị. | |
Logistics | Phân loại hàng hóa, quản lý kho và kiểm soát băng tải. | |
Công nghiệp thực phẩm và đồ uống: Phát hiện chai lọ, kiểm tra mức độ đầy và kiểm soát quá trình đóng gói.
Thông số kỹ thuật
Mã sản phẩm | Q4XFKLAF310-Q8 |
Mã nhận dạng | 3097341 |
Loại | Cảm biến quang điện – Cảm biến khoảng cách laser (Tam giác) |
Chức năng | Cảm biến tiệm cận |
Chế độ hoạt động | Chế độ triệt tiêu nền/tiền cảnh |
Loại ánh sáng | Đỏ |
Bước sóng | 655 nm |
Loại laser | 1 |
Độ phân giải quang học | 1 mm |
Khả năng lặp lại | 0,5 mm |
Phạm vi | 35…310 mm |
Khả năng chống nhiễu ánh sáng xung quanh | 5000 lux |
Điện áp hoạt động | 10…30 VDC |
Dòng điện hoạt động định mức DC | ≤ 28 mA |
Bảo vệ ngắn mạch | Có |
Bảo vệ đảo cực | Có |
