Cảm biến IPF Electronic OC539F22
Camera systems – Process monitoring
Tổng Quan
Cảm biến IPF Electronic OC539F22 là một camera cảm biến công nghiệp đến từ thương hiệu IPF Electronic – Đức, thuộc dòng sản phẩm OC53 series. Thiết bị tích hợp cả cảm biến ảnh và bộ xử lý trong cùng một khối kim loại bền chắc, được thiết kế đặc biệt để phát hiện, kiểm tra hình dạng, nhãn, vị trí và độ chính xác của sản phẩm ngay cả trong môi trường công nghiệp khắc nghiệt.

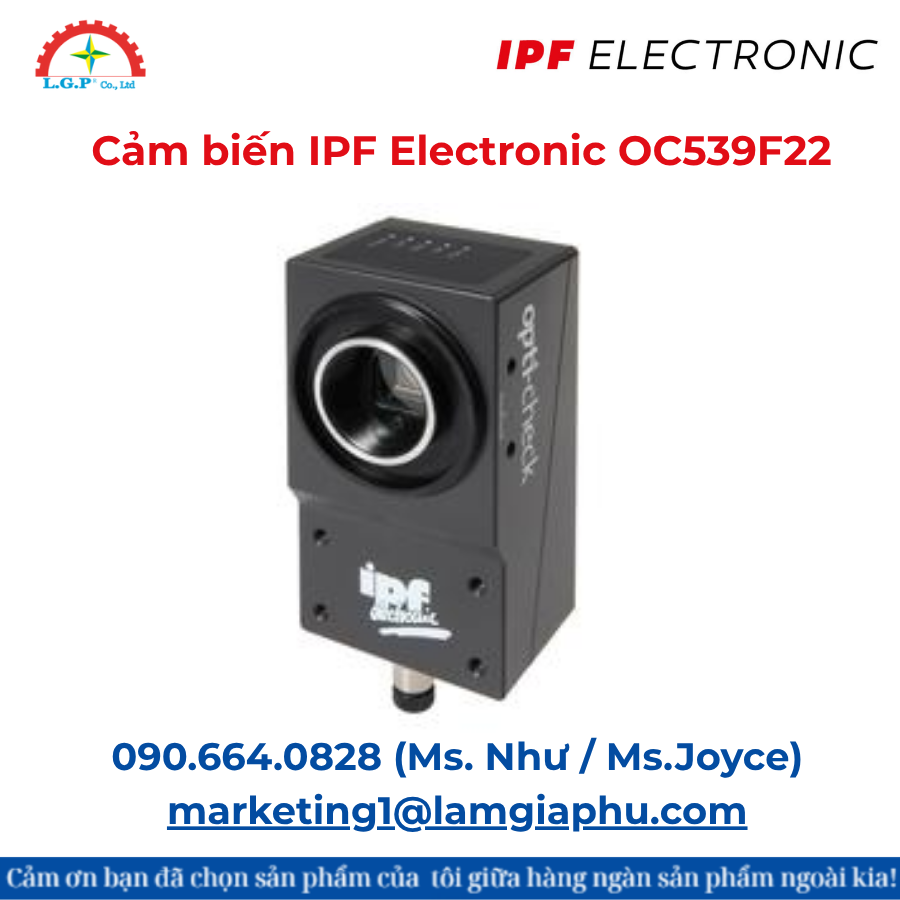

Hình: Cảm biến IPF Electronic OC539F22
Ưu Điểm
- 📷 Độ phân giải cao lên đến 1600 x 1200 px với cảm biến CCD 1/1.8”.
- 🔄 Tốc độ quét nhanh 35 fps, phù hợp với các dây chuyền tốc độ cao.
- 🌐 Giao tiếp Ethernet / Profinet, dễ dàng tích hợp với hệ thống tự động hóa.
- ⚙️ Linh hoạt với ngàm ống kính C-mount, cho phép thay đổi tiêu cự theo nhu cầu.
- 🧠 Lập trình kiểm tra linh hoạt, lưu trữ chương trình kiểm tra theo từng sản phẩm.
- 💧 Tiêu chuẩn chống bụi/nước IP67, hoạt động bền bỉ trong môi trường công nghiệp.
- 🧰 Phần mềm cấu hình thân thiện, cài đặt và vận hành dễ dàng cho người dùng.
Cơ Chế Hoạt Động
Camera OC539F22 hoạt động bằng cách:
- Ghi nhận hình ảnh từ sản phẩm cần kiểm tra thông qua cảm biến CCD độ phân giải cao.
- Xử lý hình ảnh ngay bên trong thiết bị thông qua phần mềm cài đặt sẵn.
- So sánh, phát hiện và báo lỗi dựa trên các thông số hình học, nhãn, vị trí hoặc khuyết tật.
- Gửi kết quả qua tín hiệu đầu ra số (PNP) hoặc mạng Ethernet/Profinet đến bộ điều khiển.
Ứng Dụng
- ✅ Kiểm tra hình dạng, kích thước, lỗi, nhãn mác trên dây chuyền sản xuất.
- ✅ Phân loại, đếm sản phẩm, phát hiện vật thể sai lệch.
- ✅ Ứng dụng trong các ngành: điện tử, cơ khí, đóng gói, dược phẩm, thực phẩm.
- ✅ Kết hợp hệ thống điều khiển PLC, robot công nghiệp, MES/SCADA.
Thông Số Kỹ Thuật
| Thông Số | Giá Trị |
| Kích thước | 50 x 53 x 113 mm |
| Nguồn cấp | 18 – 30 VDC |
| Công suất tiêu thụ | 5 VA |
| Số đầu vào kỹ thuật số | 5 |
| Số đầu ra kỹ thuật số | 5 (PNP lập trình được) |
| Cảm biến ảnh | CCD 1/1.8”, ảnh đen trắng |
| Độ phân giải hình ảnh | 1600 x 1200 pixel |
| Tốc độ khung hình | 35 fps |
| Giao tiếp | Ethernet / Profinet |
| Tiêu chuẩn bảo vệ | IP67 |
| Nhiệt độ hoạt động | 5 – 55 °C |

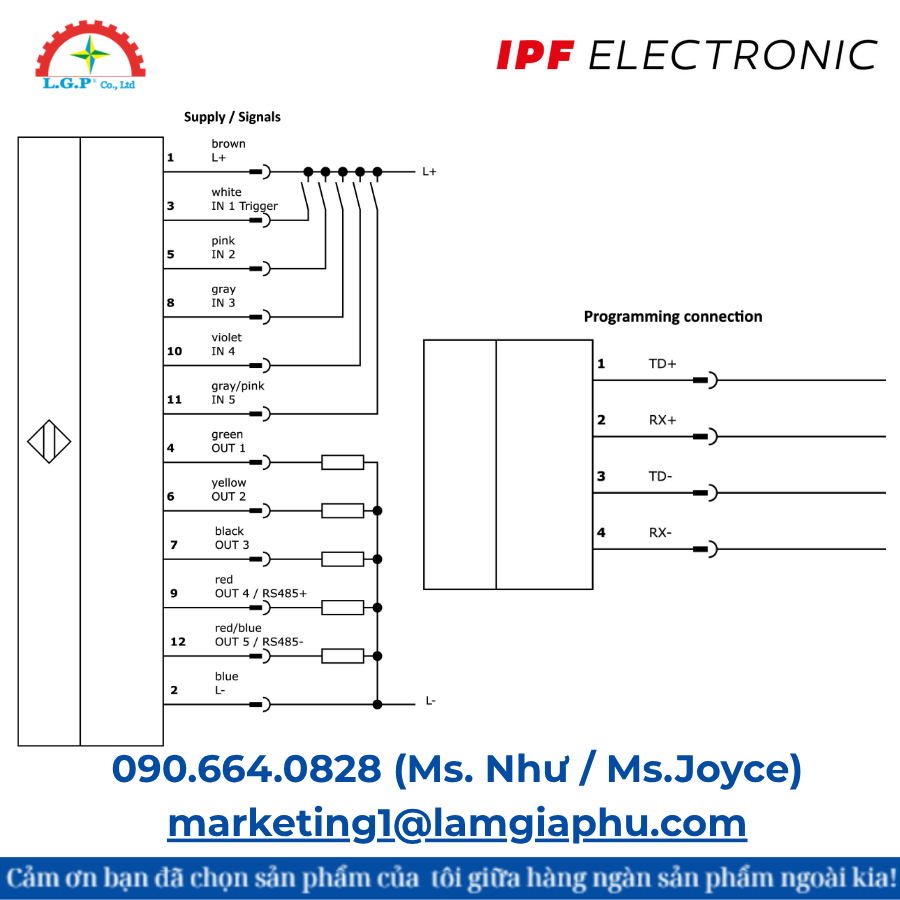

| Cổng kết nối | M12, 12 pin |
| Ống kính | Ngàm C (thay đổi được) |
Các Model Tương Tự / Linh Kiện Liên Quan
| Model | Đặc điểm chính |
| OC539F21 | 54 fps, CCD 1/3″, 1280×960 px |
| OC539G21 | 54 fps, CCD 1/3″, 1280×960 px |
| OC539H21 | Phiên bản màu, CCD 1/3″, 1280×960 px |
| OC539421 | Focal 16mm, CMOS, 752×480 px, white light |
| OC538D24 | 752×480 px, infrared, phù hợp kiểm tra cơ bản |
Linh Kiện Liên Quan
- ED1E0770 – Đèn LED ánh sáng truyền qua đỏ, 150x120x12 mm, 24VDC, IP54.
- EF750670 – Đèn LED dark field ánh sáng xanh 465nm, dùng cho chi tiết nhỏ.
- ES350120 – LED spotlight chiếu sáng trước mặt, ánh sáng trắng 6000K.
- AO000523 / AO000388 – Bộ lọc phân cực, bộ khung gắn đèn camera.
- VK505C25 / VK508F26 – Cáp kết nối 12-pin hoặc Ethernet Profinet chuẩn công nghiệp.
