Cảm biến ATO-TQS-D03-10000Nm

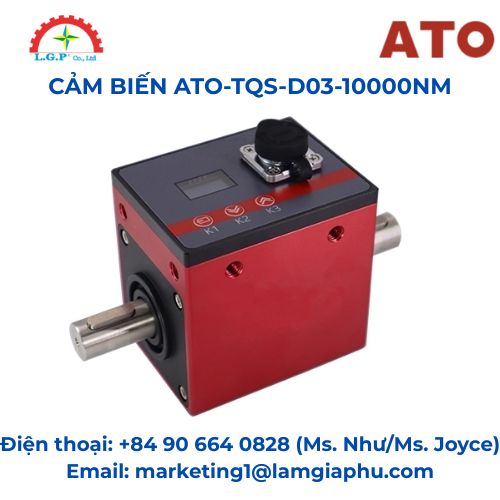

Cảm biến ATO-TQS-D03-10000Nm là cảm biến mô-men xoắn quay công nghiệp với độ chính xác cao, thiết kế chắc chắn, chuyên dùng để đo lực xoắn trong động cơ, hộp số, máy kiểm tra, và hệ thống truyền động. Với khả năng đo đến 10,000 Nm, sản phẩm này đáp ứng được các yêu cầu đo lường khắt khe nhất trong nhà máy sản xuất và phòng thí nghiệm.
Ưu điểm
- Đo mô-men xoắn liên tục khi trục đang quay
- Thiết kế bền bỉ, thích hợp môi trường công nghiệp nặng
- Tín hiệu đầu ra tùy chọn dễ tích hợp vào PLC/HMI
- Lắp đặt đơn giản, bảo trì dễ dàng
- Được hiệu chuẩn sẵn từ nhà máy ATO – đảm bảo độ chính xác cao
Thông số kỹ thuật
| Thông số | Giá trị |
| Phạm vi đo mô-men xoắn | 0–10000 Nm |
| Màn hình hiển thị | LCD (hiển thị mô-men xoắn, tốc độ, công suất) |
| Tốc độ định mức | 10000 vòng/phút |
| Tốc độ tối đa | 15000 vòng/phút (cần yêu cầu riêng) |
| Nguồn điện | 24VDC |
| Tiêu thụ dòng điện | <150 mA |
| Tải tối thiểu | ≥2kΩ |
| Tín hiệu đầu ra | ±5V, 0–10V, 4–20mA, RS485, kết hợp (RS485 + analog) |
| Tốc độ đầu ra (encoder) | 60 xung/vòng (OC mặc định, TTL 5V tùy chọn) |
| Tần suất phản hồi | 1kHz |
| Tốc độ lấy mẫu | 550/1200 lần/giây |
| Độ trễ tín hiệu | 0.6 ms |
| Quá tải tối đa | 200% FS |
| Cấp bảo vệ | IP43 |
| Biến dạng tối đa | 0.149°/1Nm |
| Mô men quán tính | 0.38×10⁻⁴ – 0.35×10⁻³ kg·cm² |
| Tần số rung tự nhiên | 19.4 kHz |
| Vật liệu phần tử đàn hồi | Thép không gỉ 17-4 |
| Nhiệt độ hoạt động | -10°C đến +70°C |
| Độ ẩm hoạt động | 0–85% RH |
| Kết nối điện | Đầu nối tròn 7 chân chống nước |
| Chiều dài cáp | 3 m (đường kính cáp 5 mm) |
Ứng dụng
- Đo mô-men xoắn động cơ AC/DC, servo
- Kiểm tra hiệu suất truyền động cơ khí
- Hệ thống thử nghiệm thiết bị quay
- Kiểm tra cánh quạt, hộp số, trục truyền động
- Tích hợp dây chuyền sản xuất tự động hóa
Bên cạnh đó, ngoài Cảm biến ATO-TQS-D03-10000Nm chúng tôi còn chung cấp các model:
- Cảm biến mô-men xoắn ATO‑TQS‑D03 0.1–10000 Nm,
- Cảm biến mô-men xoắn tĩnh ATO‑TQS‑NTJN‑2 100–5000 Nm,
- Cảm biến mô-men xoắn quay ATO‑TQS‑D01 0.05–300000 Nm,
- Cảm biến mô-men xoắn quay mini ATO‑TQS‑D02 0.1–5 Nm,
- Cảm biến mô-men xoắn quay dạng mặt bích kép ATO‑TQS‑ZJ‑AF20–5000 Nm,
- Cảm biến mô-men xoắn động ATO‑TQS‑NT4050–10000 Nm,
- Cảm biến mô-men xoắn ATO-TQS-DYN-200,
