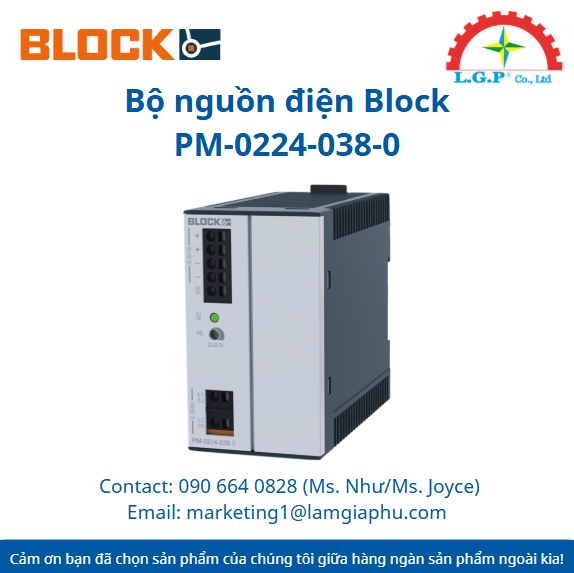

Bộ nguồn điện Block PM-0224-038-0
Tổng quan:
Bộ nguồn điện Block PM-0224-038-0 là bộ nguồn chuyển mạch sơ cấp 2 pha thuộc dòng PM 2AC, được thiết kế để cung cấp nguồn 24 Vdc ổn định cho các hệ thống điều khiển nhỏ gọn. Với dải điện áp đầu vào cực rộng (200-500 Vac) và công nghệ kết nối Push-in hiện đại, đây là giải pháp lý tưởng cho các tủ điện công nghiệp đòi hỏi sự tin cậy và lắp đặt nhanh chóng.
Ưu điểm:
Điện áp đầu ra ổn định và có thể điều chỉnh
Giới hạn dòng không đổi mà không ngắt khi quá tải
Tín hiệu DC OK
Hỗ trợ vận hành song song
Đầu nối push-in
Lắp đặt trên bảng/tủ điện bằng thanh ray
Thông số kỹ thuật:
| Thông số | Chi tiết |
| Sản phẩm | Bộ nguồn điện chuyển mạch sơ cấp, 2 pha |
| Mã đặt hàng | PM-0224-038-0 |
| Dòng sản phẩm | PM 2AC |
| Đầu vào (Input) | |
| Điện áp đầu vào định mức | 200 Vac đến 500 Vac |
| Dải điện áp đầu vào (AC) | 180 Vac đến 575 Vac |
| Dải điện áp đầu vào (DC) | 254 Vdc đến 800 Vdc |
| Dòng đầu vào định mức (230Vac) | 0.82 A |
| Dòng đầu vào định mức (500Vac) | 0.52 A |
| Cầu chì đầu vào bên trong | 3.15 AT |
| Thời gian khởi động (230Vac / 400Vac) | 1.20 s / 0.80 s |
| Dải tần số định mức (AC / DC) | 44 Hz – 66 Hz / 0 Hz |
| Giới hạn dòng khởi động (NTC) | < 30 A |
| Cầu chì sơ cấp khuyến nghị | 6A, 10A, 16A, Đặc tính B/C |
| Duy trì khi mất điện (230Vac / 400Vac) | 15.0 ms / 60.0 ms |
| Đầu ra (Output) | |
| Công suất | 91 W |
| Điện áp đầu ra định mức | 24 Vdc |
| Dòng đầu ra định mức | 3.8 A |
| Dải điện áp đầu ra | 23 Vdc đến 28.5 Vdc |
| Giới hạn dòng đầu ra (Dòng không đổi) | ~ 3.8 A |
| Độ gợn sóng (Ripple) | ~ 30 mVss |
| Hệ số công suất (Power factor) | 0.66 |
| Tổn hao công suất tối đa | 13.2 W |
| Khả năng chống điện áp phản hồi tối đa | 35 Vdc |
| Bảo vệ quá áp đầu ra | 40.0 Vdc |
| Khả năng kết nối song song / nối tiếp | Có / Có |
| Tín hiệu (Signaling) | |
| Đầu ra tín hiệu | Tiếp điểm Rơ-le (Relay contact) |
| Hiển thị trạng thái | LED xanh lá |
